Multiparametersonde MPS-D8/Qualilog8
Kategorie: Wasserqualität - Sensoren
- robuste, steckbare Multiparametersonde aus 1.4404-Edelstahl zur Aufnahme von bis zu acht Sensoren (Wasserstand, Temperatur, Leitfähigkeit, pH-Wert, Redox-Potential, Sauerstoff, Trübung u.a.)
- zusätzliche Kabellichtlotfunktion in Verbindung mit mobilem Feldlabor KLL-Q-2
- schlanke Bauform (Ø 48mm, 493 mm Länge), einsetzbar ab 2"-Rohrdurchmesser
- Ausgang: RS485 (SHWP), Option: MODBUS, SDI-12
- optional mit integriertem, leistungsstarken SEBA-Datenlogger Qualilog8 für den stationären Einsatz
Individuell konfigurierbar:
Die MPS-D8 lässt sich individuell je nach Messaufgabe mit maximal acht Wasserqualitätssensoren ausstatten und kann dabei bis zu 13 Messparameter erfassen.
Einfaches Handling:
Spezielle Bajonettverschlüsse ermöglichen den Usern einen unkomplizierten und schnellen Austausch von verbrauchten Sensoren. Die Kalibrierung und Parametrierung der MPS-D8 erfolgt mit Hilfe eines speziellen USB-RS485-Interfacekabels in Verbindung mit der Bediensoftware ConfigPC (Windows). Diese erkennt automatisch, sobald eine Sonde verbraucht und ersetzt werden muss.
Robust:
Das Gehäuse der MPS-D8 besteht aus hochwertigem, 1.4404-Edelstahl. Die Sonde ist damit auch unter schwierigen Umgebungsbedingungen (z.B. Deponien, Altlasten) einsetzbar.
Variabel:
Das bewährte und robuste SEBA-Stecksystem der MPS-D8 ermöglicht sowohl die Anbindung an mobile Handgeräte (SEBA-Kabellichtlot-KLL-Q-2, Checker-2) als auch stationäre Datensammler mit (UniLogCom, LogCom) und ohne (Qualilog8) Datenfernübertragung.
- Wasserqualitätsüberwachung
- in Oberflächengewässern: Flüsse, Kanäle, Quellen, Seen

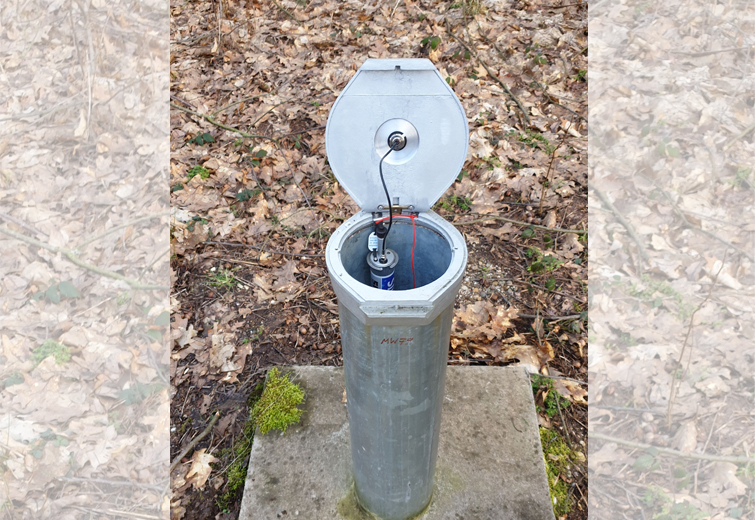

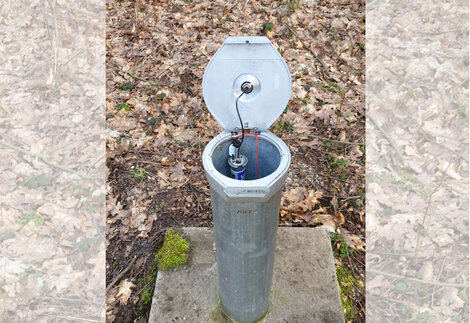

- im Grundwasser: Förderbrunnen, Vorfeldmessstellen, Deponien, Baustellen
- weitere Anwendungen: Einleiterüberwachung
Datensammler:
extern:
UniLog-Light
Unilog
UnilogCom
LogCom

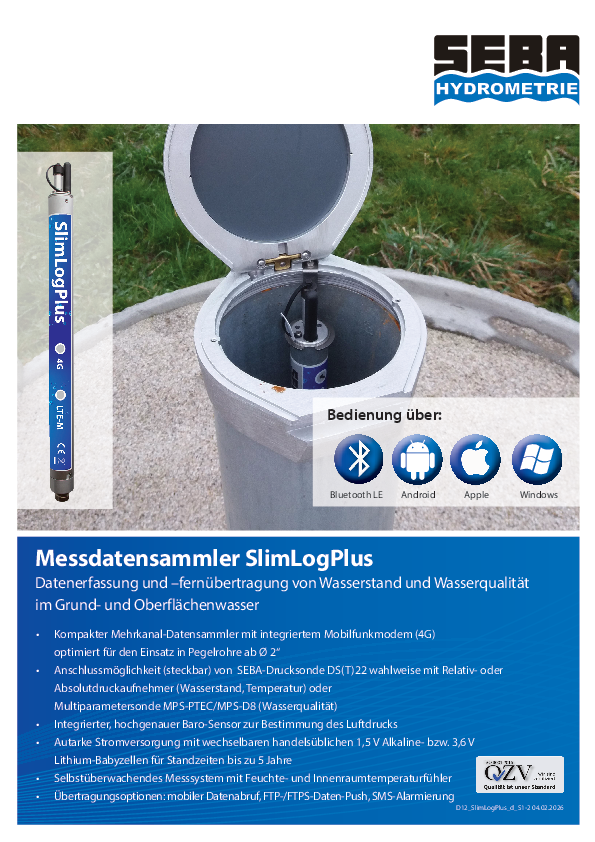

SlimLogPlus
intern: Qualilog-8
Kabellichtlot: KLL-Q-2
Handgerät: Checker-2
Kalibrierung: Dual-Konverter (USB/RS232 - RS485)
Bediensoftware: SEBAConfig (Windows)
Durchflusskörper
Parameter: Wasserstand [cm],[m]
Sensor: Relativdrucksonde
Messprinzip: kapazitiv mit keramischer Messzelle
Messbereich: 0-2/1/4/5/20/40/100/200m Wassersäule bzw. nach Angabe
Messgenauigkeit: ±0,1 % FS
Langzeitstabilität: ±0,1 %/Jahr
Parameter: Wassertemperatur [°C]
Sensor: NTC30 mit polynomischer Linearisierung
Messprinzip: NTC-Widerstand
Messbereich: -5 - +50°C
Messgenauigkeit: 0,1°C
Auflösung: 0,01°C
Druckbereich: 0-50 bar
Parameter:
Leitfähigkeit [µS/cm], [mS/cm]
abgeleitete Parameter: gelöste Stoffe [g/l], Salinität, Dichte [g/l]
Sensor: 4-Elektroden-Messzelle
Messbereich:
0-200mS/cm (gesamt)
automatische Messbereichsumschaltung: 0-200µS/cm; 0,2-2mS/cm; 2,2mS/cm; 20-200mS/cm
Messgenauigkeit: ± 1µS/cm bei Messbereich 0-200µS/cm +/- 0,5% bei Messbereich 0,2-200mS
Auflösung: 0,0001mS/cm
Temperatur: -5°C-50°C
Druckbereich: 0-50 bar
Parameter: pH-Wert [pH]
Sensor: Glaselektrode
Messbereich: 0-14pH
Messgenauigkeit: ± 0,1pH
Auflösung: 0,01pH
Temperatur: 0-50°C
Druckbereich: 0-20 bar
Parameter: Redox [mV]
Sensor: Glaselektrode
Messbereich: -1200mV-1200mV
Messgenauigkeit: ± 10mV
Auflösung: 0,1mV
Temperatur: 0-50°C
Druckbereich: 0-20 bar
Parameter: Sauerstoff [mg/l]
Sensor: Sauerstoff [mg/l] optisch
Messbereich: 0…22,5 mg/l
Messgenauigkeit: 5% rel. für MW, ± 0,090 mg/l abs.
Auflösung: 0,001 mg/l
Temperatur: -5°C…50°C (optimal: 0°C…40°C)
Druckbereich: 0…12 bar (≙ ca. 0…120 mWS)
Sensor:
Trübung [NTU]
abgeleitete Parameter: suspendierte Stoffe [mg/l]
optisch
Messbereich: 0-1000 NTU und 0-5000 NTU
Messgenauigkeit:
± 1% vom jeweiligen Messbereichsende
Auflösung: ± 0,0125% vom jeweiligen Messbereichsende
Temperatur: 0-50°C
Druckbereich:
0-10bar (mit Wischer)
0-20bar (ohne Wischer)
Gehäuse
Material: 1.4404 Edelstahl (Standard)
Dimension: Ø48mm, Länge: 493mm
Schutzart
Sonde: IP68
RS485-Schnittstelle: IP67 (Eintauchtiefe mit Trockenpatrone bis zu 3m, abhängig von Kabellänge)
Ausgänge: RS485 (SHWP) Standard, MODBUS, SDI12
Kommunikations-
schnittstelle: RS485
Stromversorgung: 4-15VDC bzw. 8-15VDC mit optischen Sensoren
Betriebstemperatur: parameterabhängig
Einhängetiefe: bis 1000m
Kabel:
abgeschirmtes Spezialmesskabel mit Druckausgleichsleitung
Goretex-Membran, Trockenpatrone mit SilicaGel zum Schutz der Druckausgleichsleitung
