Hydrovision Q-Eye Radar MT

categoría: Medición de caudal  -  Sensores , Colector de datos , Sistemas completos

  • sistema de medición económica para la medición de caudal estacionario en los arroyos, ríos y canales que consiste en el modelo de conversor MT y el radar sin contacto RV sensor Doppler
  • programación inalámbrica y parametrización mediante WiFi y un navegador (teléfono inteligente, tableta, ordenador portátil) con la "configuración" del software
  • sensor de velocidad de radar 1D Doppler RV30 para la medición precisa de la velocidad del agua de superficie

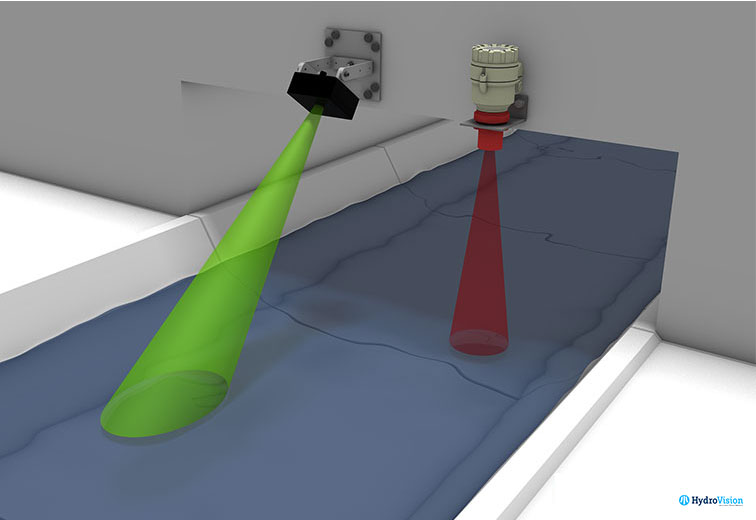

  • Posibilidad de conectar sensores existentes (analógico/digital) para la medición del nivel de agua
  • posibilidad de conexión mediante MODBUS, Ethernet, 0/4-20 mA a sistemas de control de procesos externos o loggers

Optimizado:
El radar MT Q-Eye es un transmisor moderno, especialmente desarrollado y optimizado por HydroVision para la medición de caudal estacionario con el sensor radar 1D Doppler RV30. Para la conexión de otros sensores externos (por ejemplo Radar-Puls, DS 22) dispone de un total de cuatro canales de entrada analógicos. Una tarjeta interna de 16 GB Micro SD garantiza un almacenamiento seguro de las mediciones. La transmisión de datos y el mantenimiento a distancia se realiza con un módem GSM/GPRS integrado opcional. El Aqua-Profiler®MT también puede conectarse fácilmente a data loggers externos o a sistemas de control de procesos mediante salidas analógicas y digitales.

Facilidad de uso contemporánea:
La parametrización del conversor de mediciones MT y la visualización de los datos se realiza fácilmente a través de Wi-Fi en cada navegador del smartphone, tableta, ordenador portátil, etc. sin ningún software o aplicación adicional. Todos las características específicas de los puntos de medición (sección transversal, factores K, entradas y salidas, intervalos de medición, etc.) se pueden configurar muy fácilmente con el software instalado "Configuración". Por supuesto, los datos actuales e históricos pueden mostrarse de forma gráfica in situ para su visualización.

Resistente y prácticamente libre de mantenimiento:
Dado que la RV30 no entra en contacto directo con el medio medido, los daños causados ​​por los desechos flotantes y la contaminación causada por sedimentación, enarenamiento y adhesión de algas o mariscos no son un problema. A diferencia del método com tiempo de ejecución o el H-ADCP, el RV30 mide el caudal de forma fiable incluso en aguas con algas.

Coste económico, fácil instalación:

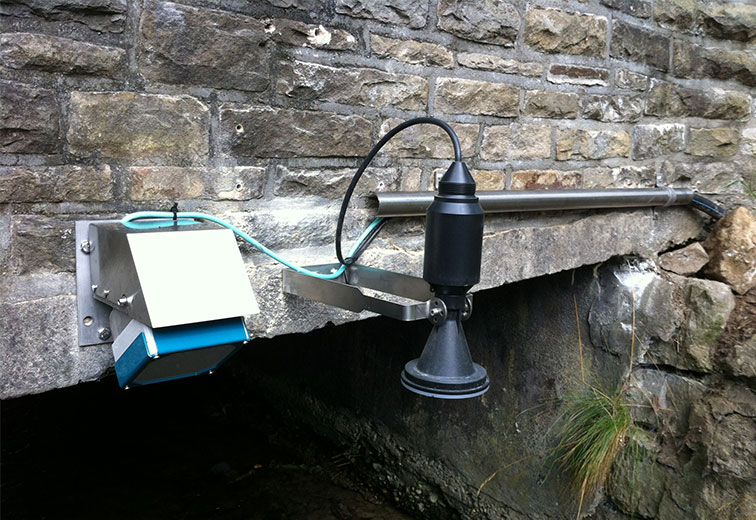

El RV30 es relativamente fácil de instalar en puentes existentes o pértigas de columna. Permite omitir trabajos submarinos elaborados y costosos para la fijación de sensores y el enrutamiento de los cables de señal en la sección transversal de la medición.

Autosuficiente:
Debido a su bajo consumo de energía, el Aqua-Profiler®MT se puede abastecer con paquetes de baterías de 12 V o por medio de paneles solares

  • cursos de agua naturales y canales con una sección de medición definida y oleaje reconocible en la superficie del agua

módem GSM/GPRS

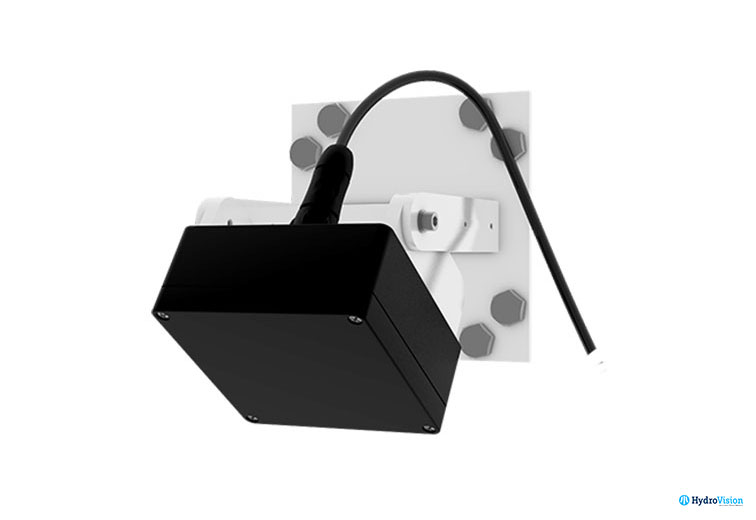

Sensor: RV30

Parámetro: Velocidad de caudal [m/s]

Sensor: sensor de radar Doppler 1-D

Principio de medición: Doppler acústico

Frecuencia acústica: 24GHz

ángulo de apertura del radar: 12°

Rango de medición: ± 0,3 - ± 15 m/s

Precisión de medición: ± 0,01m/s, ± 1% FS

Salida: 4-20mA, RS485

Distancia de la superficie: 0,5 - 35m

altura mínima de olas: 3mm



Carcasa

Material: Plástico

Dimensiones: 120x122x55mm (alto x ancho x largo)

Protección: IP68

Sujeción: Soporte de pared



Salida: 0/4-20mA



Suministro eléctrico: 6- 30V DC



Temperatura de funcionamiento: -35 hasta +60 °C

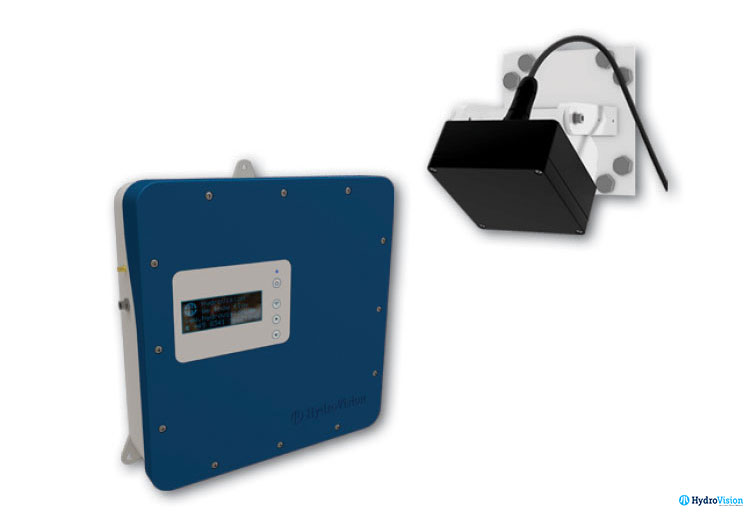

conversor MT

caja (mural)

Material: ABS

Dimensiones: 338x333x92mm (alto x ancho x largo)

Pantalla: Pantalla LCD, 4 líneas, 20 caracteres

Teclado: 4 teclas de función

Protección: IP65



Almacenamiento de datos: tarjeta de 16 GB Micro SD



Interfaces de
Interfaces:
Wi-Fi, RS485, MODBUS TCP (RS232 o RS485), GPRS, Ethernet 10/100 Mbps



Software: Instalación, utilización con el portátil, tablet PC, smartphone (iOS, Andorid, Windows, Blackberry)



Entradas: 4 entradas analógicas de 12 bits (0/4-20mA)



Salidas: 4 salidas analógicas de 12 bits (0 / 4-20 mA), 4 relés, 2 pulsos



Suministro eléctrico: 85-260 VAC (48-60 Hz) o 9-36 VDC



Temperatura de funcionamiento: -20 °C a +70 °C



Módem (opcional)

Módem:
estándar GSM, GPRS
850/900/1800/1900MHz (EGSM, cuatribanda)

Tipo de tarjeta SIM: 1.8V / tarjeta SIM de 3V

Antena:
3dB antena de varilla angular
antena puck 2,5db Quad-Band GSM/GPRS
antena de varilla2,5db Quad-Band-GSM/GPRS

Comunicación:
protocolos de empuje: csv, protocolo binario Ott
entrega de datos SMS
