Hydrovision Q-Eye PSC MT Ultraschall-Doppler-Profiler

Kategorie: Abflussmessung  -  Sensoren , Datensammler , Komplettsysteme

  • kostengünstiges, optimiertes Messsystem zur stationären Durchflussmessung in kleinen, definierten Messquerschnitten (Kanäle, Bäche, Rohre) bestehend aus Messwertumformer Typ MT und Puls-Doppler-Kombi-Sensor PSC
  • kabellose Programmierung und Parametrierung via WLAN und Browser (Smartphone, Tablet, Notebook) mit Software "SetUp"

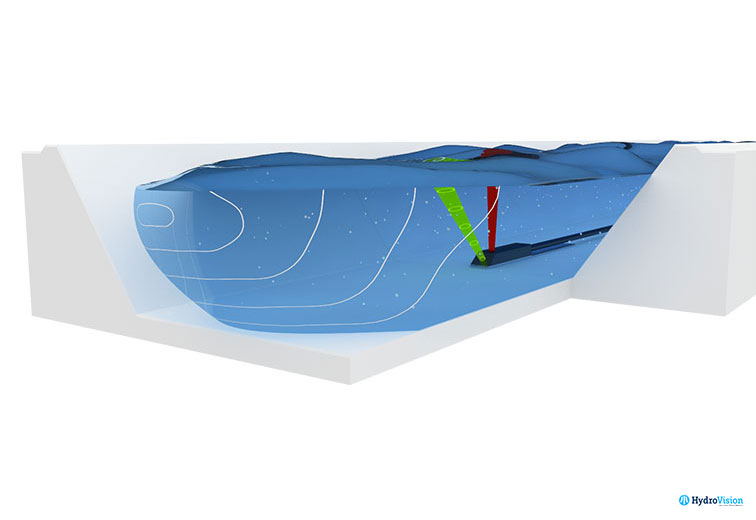

  • vertikal oder horizontal einsetzbarer, 1,04 MHz-Puls-Doppler-Sensor zur Erfassung von Fließgeschwindigkeitsprofilen in max. 18 Zellen
  • integrierter Ultraschallsensor zur präzisen Wasserstandmessung (0,1 % FS) bis 1,3 m
  • Anschlussmöglichkeit via MODBUS, 0/4-20 mA an externe Prozessleitsysteme oder Logger

Optimiert:
Der Q-Eye PSC MT ist ein moderner Messwertumformer, der von HydroVision speziell zur stationäre Durchflussmessung mit dem 2-D-Puls-Doppler-Kombi-Sensor PSC entwickelt und optimiert wurde. Für den Anschluss von weiteren externen Sensoren (z.B. Radar-Puls, DS 22) stehen insgesamt vier analoge Eingangskanäle zur Verfügung. Eine interne 16 GB-Micro-SD Karte sorgt für die sichere Messwertspeicherung. Die Messwertübertragung und Fernwartung wird optional mit einem integrierten GSM-/GPRS-Modem realisiert. Über analoge und digitale Ausgangssignale lässt sich der Q-Eye PSC MT zudem unkompliziert an externe Datensammler oder Prozessleitsysteme anbinden.

Zeitgemäßer Bedienkomfort:
Die Parametrierung des Messwertumformers MT und die Visualisierung der Daten erfolgt ganz einfach via WLAN im jeweiligen Browser von Smartphone, Tablet, Notebook und Co. ohne jegliche Zusatzsoftware oder App. Sämtliche messstellenspezifischen Besonderheiten (Messquerschnitt, k-Faktoren, Ein- und Ausgänge, Messintervalle u.a.) lassen sich ganz einfach mit der installierten Software "SetUp" parametrieren. Natürlich können auch aktuelle und historische Messdaten in grafischer Form vor Ort zur Anzeige gebracht werden.

Klein, aber fein:
Der stationäre Puls-Doppler-Kombi-Sensor PSC zeichnet sich durch seine besonders kleine, schlanke Bauform aus, die Störungen des Strömungsprofils auf ein Minimum reduziert. Dies wirkt sich besonders bei sehr geringen Fließgeschwindigkeiten positiv auf die Messung aus. Der PSC kann horizontal oder vertikal im Messquerschnitt installiert werden und misst dabei schon ab 4 cm Wasserstand zuverlässig und präzise das Geschwindigkeitsprofil in max. 18 Zellen. Des Weiteren verfügt der PSC-Sensor über einen integrierten Ultraschallsensor zur Wasserstandmessung bis 1,3 m.

Autark:
Aufgrund des geringen Energieverbrauchs kann der Q-Eye-PSC MT mit 12 V-Wechselakkus oder über Solarpanels versorgt werden.

  • kontinuierliche Durchflussmessung in kleinen natürlichen Fließgewässern, Kanälen, teilgefüllten Rohren.
  • Rechtecks-, Maul- und Trapezquerschnitte etc. mit guten hydraulischen Anströmungsverhältnissen

GSM/GPRS-Modem

Montageplatten

Spannringe

Kombisensor: PSC

Parameter: Fließgeschwindigkeit [m/s]

Sensor: 1-D Ultraschall-Puls-Doppler Profiler

Messprinzip: Ultraschall-Doppler

Akustische Frequenz: 1,04 MHz

Messbereich: ± 5,1 m/s (mit Rückflusserkennung)

Messgenauigkeit: > 0,5% FS (v > 1 m/s) < 0,5% FS +/- 0,0025 m/s (v < 1 m/s)



Partikelkonzentration:  >50 ppm

Zellenanzahl: max. 18 *)

Profilbereich:  0,31m - 2,44m

Zellgröße:
1,7cm - 13,6cm *)

*abhängig vom Wasserstand



Parameter: Wasserstand [m]

Sensor: Ultraschall

Messprinzip: Ultraschall

Messbereich: 0,04-1,30m

Messgenauigkeit:
>20cm: 0,25% FS +/-1 mm
<20cm: 0,10% FS +/-1 mm



Gehäuse

Material: Epoxy

Dimension: 110x25x15mm (LxBxH)

Schutzart: IP68

Befestigung:
Grundplatte
Adaptierbar an Spannringe von DN200-1450



Betriebstemperatur: 0°C - 60 °C



Kabellänge
(Sensor-Messumformer):
10m (Standard), max. 80m



Messwertumformer MT

(Wand-)Gehäuse

Material: ABS

Dimension: 338x333x92mm (HxBxT)

Display: LC-Display, 4-zeilig, 20 Zeichen

Tastatur: 4 Funktionstasten

Schutzart: IP65



Datenspeicher: 16 GB Micro SD Karte



Kommunikations-
schnittstellen:
WLAN, RS485, MODBUS TCP (RS232 oder RS485), GPRS, Ethernet 10/100 Mbps



Software: SetUp, Bedienung mit Notebook, Tablet-PC, Smartphone (iOS, Andorid, Windows, Blackberry)



Eingänge: 4 x 12bit analoger Eingang (0/4-20mA)



Ausgänge: 4 x 12bit analoger Ausgang (0/4-20mA), 2 x Impuls 4 x Relais



Stromversorgung: 85-260VAC (48-60 Hz) oder 9-36 VDC Betriebstemperatur: -20°C - +70°C



Modem (Option)

Modem:
GSM Standard, GPRS
Frequenz: 850/900/1800/1900MHz (EGSM, Quadband)

SIM-Karten-Typ: 1,8V / 3V- SIM-Karte

Antenne:
3db Winkelstabantenne
2,5db Quad-Band GSM/GPRS Puck Antenne
2,5db Quad-Band-GSM/GPRS Stabantenne

Kommunikation:
Push-Protokolle: csv, Ott-Binär-Protokoll
SMS-Datenversand
