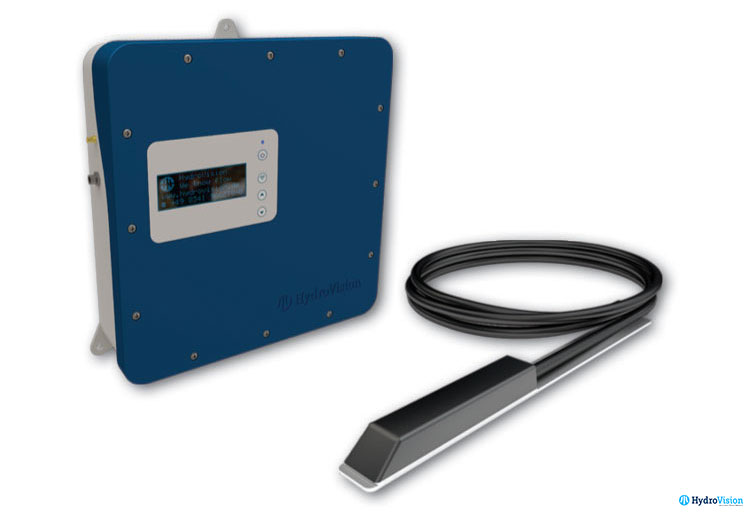

Hydrovision AquaProfiler®MT Horizontal-ADCP

Kategorie: Abflussmessung  -  Sensoren , Datensammler , Komplettsysteme

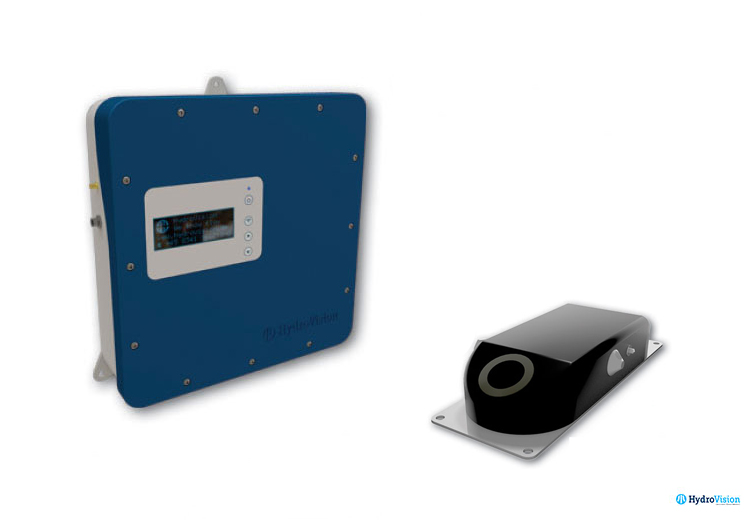

  • leistungsstarkes, optimiertes Messsystem zur stationären Durchflussmessung in Fließgewässern bestehend aus Messwertumformer Typ MT und 2D-Doppler-Sensor AquaProfiler®
  • kabellose Programmierung und Parametrierung via WLAN und Browser (Smartphone, Tablet, Notebook) mit Software "SetUp"

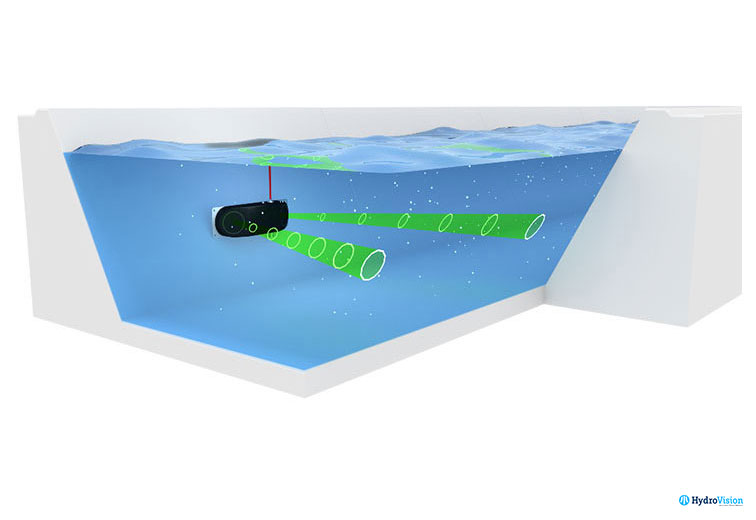

  • vertikal und/oder horizontal einsetzbare ADCP-Sensor mit 600 kHz bzw. 2 MHz-Frequenz zur Erfassung von Geschwindigkeitsprofilen in max. 64 Zellen
  • integrierter keramisch, kapazitiver Drucksensor zur präzisen Wasserstandmessung (0,1 % FS)
  • Anschlussmöglichkeit via MODBUS, Ethernet, 0/4-20 mA an externe Prozessleitsysteme oder Logger
  • Datenfernübertragung und Fernparametrierung mit integriertem GSM-/GPRS-Modem (Option)

Optimiert:
Der Aqua-Profiler®MT ist ein moderner Messumformer, der von HydroVision speziell zur stationären Durchflussmessung mit dem ADCP-Sensor AquaProfiler® entwickelt und optimiert wurde. Für den Anschluss von weiteren externen Sensoren (z.B. Radar-Puls, DS 22) stehen insgesamt vier analoge Eingangskanäle zur Verfügung. Eine interne 16 GB-Micro-SD Karte sorgt für die sichere Messwertspeicherung. Die Messwertübertragung und Fernwartung wird optional mit einem integrierten GSM-/GPRS-Modem realisiert. Über analoge und digitale Ausgangssignale lässt sich der Aqua-Profiler®MT zudem unkompliziert an externe Datensammler oder Prozessleitsysteme anbinden.

Zeitgemäßer Bedienkomfort:
Die Parametrierung des Messwertumformers MT und die Visualisierung der Daten erfolgt ganz einfach via WLAN im jeweiligen Browser von Smartphone, Tablet, Notebook und Co. ohne jegliche Zusatzsoftware oder App. Sämtliche messstellenspezifischen Besonderheiten (Messquerschnitt, k-Faktoren, Ein- und Ausgänge, Messintervalle u.a.) lassen sich ganz einfach mit der installierten Software "SetUp" parametrieren. Natürlich können auch aktuelle und historische Messdaten in grafischer Form vor Ort zur Anzeige gebracht werden.

Leistungsstark, präzise und hochauflösend:

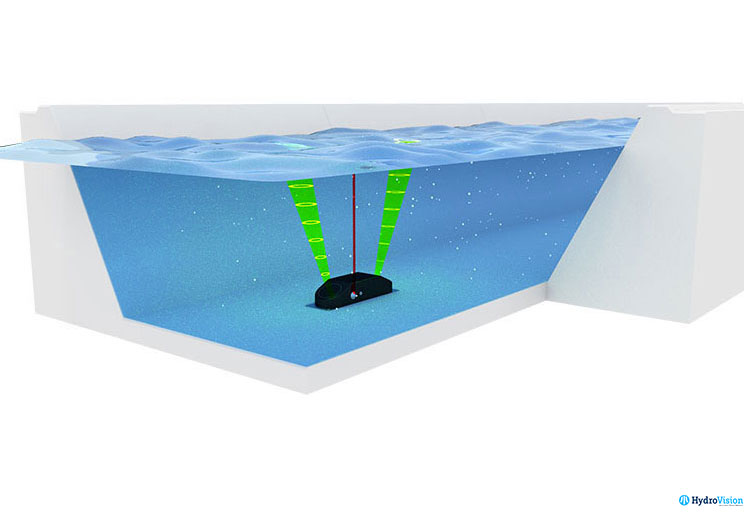

Der ADCP-Sensor AquaProfiler® ist das stationäre Pendant zum bewährten mobilen AquaProfiler®-M-Pro. Horizontal oder vertikal im Messquerschnitt installiert, misst der 2D-Sensor zuverlässig und präzise (0,5 % FS) das Geschwindigkeitsprofil in max. 64 Zellen auch bei schwierigen Bedingungen. Je nach Sensortyp und Reichweite werden Zelltiefen von 0,25-2,0 m parametriert. Eine integrierte Drucksonde erfasst zusätzlich den hydrostatischen Druck.

Autark:
Aufgrund des geringen Energieverbrauchs kann der Aqua-Profiler®MT mit 12 V-Wechselakkus oder über Solarpanels versorgt werden

  • natürliche Fließgewässer und Kanäle bis maximal 120 m Breite, die einfache hydraulische Bedingungen aufweisen (Hauptströmung parallel zum Ufer, keine Querströmungen)
  • einsetzbar auch als Hybrid-System in Kombination mit Radar-Doppler-Fließgeschwindigkeitssensor RV30

GSM/GPRS-Modem

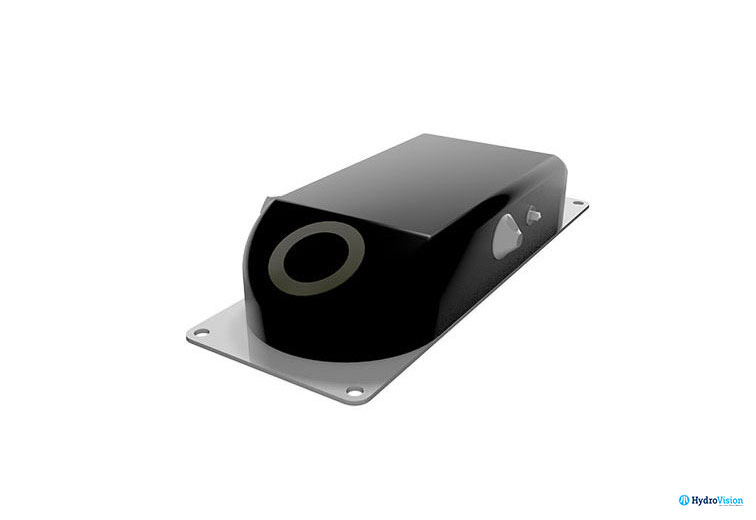

ADCP-Sensor

Parameter:
Aqua-Profiler 2L: Fließgeschwindigkeit [m/s]
Aqua-Profiler 2XL: Fließgeschwindigkeit [m/s]

Sensor:
Aqua-Profiler 2L: 2-D-Doppler-Sensor
Aqua-Profiler 2XL: 2-D-Doppler-Sensor

Messprinzip:
Aqua-Profiler 2L: Akkustik-Doppler-Profiler
Aqua-Profiler 2XL: Akkustik-Doppler-Profiler

Akustische Frequenz:
Aqua-Profiler 2L: 2 MHz
Aqua-Profiler 2XL: 600kHz

Messbereich:
Aqua-Profiler 2L: ± 5 m/s
Aqua-Profiler 2XL: ± 5 m/s

Messgenauigkeit:
Aqua-Profiler 2L: 0,5% FS, ± 0,25 cm/s
Aqua-Profiler 2XL: 0,5% FS, ± 0,25 cm/s

Partikelkonzentration:
Aqua-Profiler 2L: 50 - 1500 ppm
Aqua-Profiler 2XL: 50 - 1500 ppm

Zellenanzahl:
Aqua-Profiler 2L: 64
Aqua-Profiler 2XL: 64

Profilbereich:
Aqua-Profiler 2L: 0,25 - 20m
Aqua-Profiler 2XL: 0,50 - 120m

min. Zellgröße:
Aqua-Profiler 2L: 0,25m
Aqua-Profiler 2XL: 0,50m

min. Blanking:
Aqua-Profiler 2L: 0,25m
Aqua-Profiler 2XL: 0,50m



Parameter:
Aqua-Profiler 2L: Wassertemperatur [°C]
Aqua-Profiler 2XL: Wassertemperatur [°C]

Sensor:
Aqua-Profiler 2L: NTC30 mit polynomischer Linearisierung
Aqua-Profiler 2XL: NTC30 mit polynomischer Linearisierung

Messprinzip:
Aqua-Profiler 2L: NTC-Widerstand
Aqua-Profiler 2XL: NTC-Widerstand

Messbereich:
Aqua-Profiler 2L: -5°C - 40°C
Aqua-Profiler 2XL: -5°C - 40°C

Messgenauigkeit:
Aqua-Profiler 2L: ± 0,1 °C
Aqua-Profiler 2XL: ± 0,1 °C



Parameter:
Aqua-Profiler 2L: Wasserstand [m]
Aqua-Profiler 2XL: Wasserstand [m]

Sensor:
Aqua-Profiler 2L: Relativdrucksensor
Aqua-Profiler 2XL: Relativdrucksensor

Messprinzip:
Aqua-Profiler 2L: kapazitiv mit keramischer Messzelle
Aqua-Profiler 2XL: kapazitiv mit keramischer Messzelle

Messbereich:
Aqua-Profiler 2L: 0-10m Standard, weitere Messbereiche optional
Aqua-Profiler 2XL: 0-10m Standard, weitere Messbereiche optional

Messgenauigkeit:
Aqua-Profiler 2L: ±0,1 % FS
Aqua-Profiler 2XL: ±0,1 % FS



Gehäuse

Material:
Aqua-Profiler 2L: Kunststoff
Aqua-Profiler 2XL: Kunststoff

Dimension:
Aqua-Profiler 2L: 350x140x65 mm
Aqua-Profiler 2XL: 500x140x90mm

Schutzart:
Aqua-Profiler 2L: IP68
Aqua-Profiler 2XL: IP68

Befestigung:
Aqua-Profiler 2L: Grundplatte
Aqua-Profiler 2XL: Grundplatte



max. Kabellänge
(Sensor-Messumformer):

Aqua-Profiler 2L: 80m
Aqua-Profiler 2XL: 80m



Messwertumformer MT

(Wand-)Gehäuse

Material: ABS

Dimension: 338x333x92mm (HxBxT)

Display: LC-Display, 4-zeilig, 20 Zeichen

Tastatur: 4 Funktionstasten

Schutzart: IP65



Datenspeicher: 16 GB Micro SD Karte



Kommunikations-
schnittstellen:
WLAN, RS485, MODBUS TCP (RS232 oder RS485), GPRS, Ethernet 10/100 Mbps



Software: SetUp, Bedienung mit Notebook, Tablet-PC, Smartphone (iOS, Andorid, Windows, Blackberry)



Eingänge: 4 x 12bit analoger Eingang (0/4-20mA)



Ausgänge: 4 x 12bit analoger Ausgang (0/4-20mA), 2 x Impuls 4 x Relais



Stromversorgung: 85-260VAC (48-60 Hz) oder 9-36 VDC



Betriebstemperatur: -20°C - +70°C



Modem (Option)

Modem: GSM Standard, GPRS
Frequenz: 850/900/1800/1900MHz (EGSM, Quadband)

SIM-Karten-Typ: 1,8V / 3V- SIM-Karte

Antenne:
3db Winkelstabantenne
2,5db Quad-Band GSM/GPRS Puck Antenne
2,5db Quad-Band-GSM/GPRS Stabantenne

Kommunikation:
Push-Protokolle: csv, Ott-Binär-Protokoll
SMS-Datenversand
