DischargeKeeper

Kategorie: Abflussmessung  -  Datensammler , Fernübertragung , Komplettsysteme

  • Kamerabasiertes Messsystem zur Erfassung des Fließgeschwindigkeitsprofils der Oberfläche und des Wasserstandes
  • Direkte Durchflussberechnung
  • Berührungsloses Messverfahren mit nur einem Sensor (Kamera)
  • Datenspeicherung und Fernübertragung von Messdaten und Bildern
  • Intelligentes Alarmmanagement

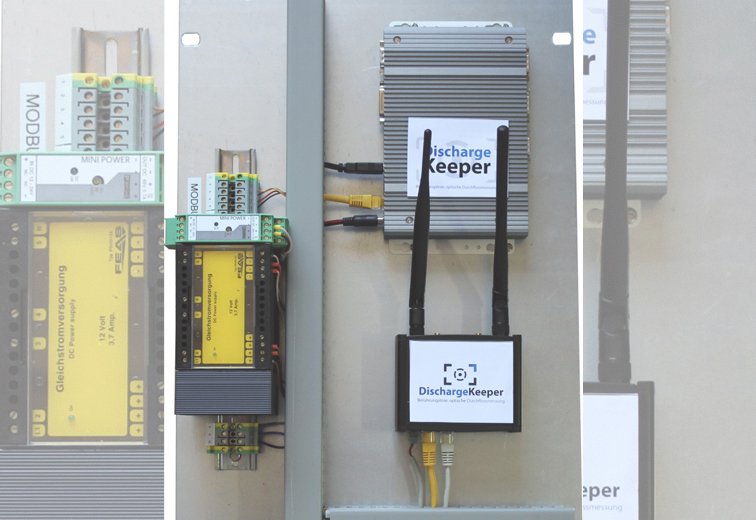

Einfache Installation: Die allwettertaugliche IP-Kamerasowie ein sensorgesteuerter IR-Strahler könnenohne großen Aufwand an einem Pegelhaus, einemMast, Betonkonstruktionen oder einer Brücke montiertwerden. Die Prozesseinheit kann in einem Pegelhausoder in einem Schutzgehäuse untergebrachtwerden. Aufwändige und kostenintensive Installationenim Gewässer entfallen.


Keine Strömungsmarkierer erforderlich: Eine Besonderheitdes entwickelten Messsystems ist, dasskeine Partikel (Tracer) zur Geschwindigkeitsermittlungbenötigt werden. Der DischargeKeeper benötigtlediglich erkennbar bewegte Oberflächenstrukturen.Auf der Wasseroberfläche schwimmende Objekte(z.B. Blätter) sind für die Messung zwar nicht notwendig,jedoch vorteilhaft.

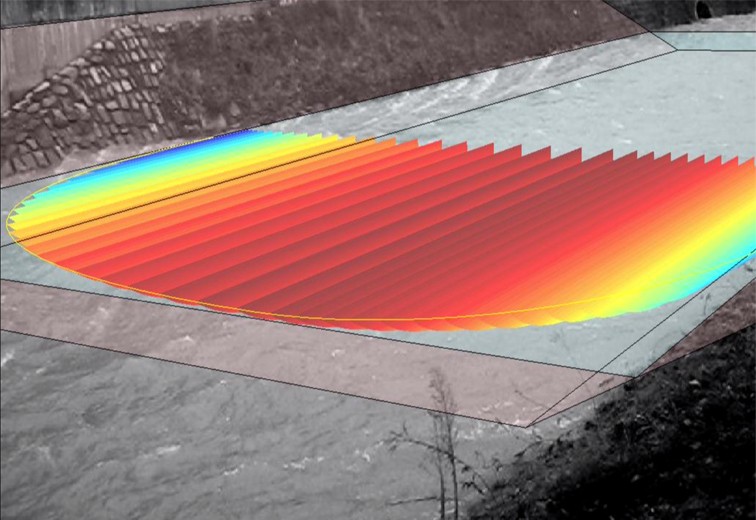

Repräsentative Messung: Im Unterschied zu anderenberührungslosen Sensortypen (wie z.B. dem Radar)liefert der DischargeKeeper eine Fließgeschwindigkeitsmessung(Profilmessung) über die gesamteWasseroberfläche des Bildausschnitts. Dies sorgt füreine repräsentative und differenzierte Fließgeschwindigkeitserfassung.


Berührungslos: Das optische Messsystem Discharge-Keeper kommt mit dem Messmedium nicht in Berührung.Eine Beeinträchtigung oder Beschädigung derMesstechnik durch Verschlammung, Versandung, Verkalkungetc. ist daher ausgeschlossen und die Technikpraktisch wartungsfrei.


Vor-Ort-Auswertung: Alle DischargeKeeper-Messparameter(Wasserstand, Geschwindigkeitsprofil undDurchfluss) werden direkt vor Ort an der Messstelleinnerhalb kürzester Zeit erfasst und verarbeitet.


Smart: Ein Alarmmanagementsystem sorgt dafür,dass der Betreiber bei kritischer Über- oder Unterschreitungvordefinierter Schwellen oder bei Ausfalldes Systems sofort per SMS oder per E-Mail benachrichtigtwird.


Autark: Aufgrund seines geringen Verbrauchs ist derDischargeKeeper problemlos mit einem 12 V-Akkuoder einem kleinen Solarpanel zu betreiben.


Robust, unempfindlich, präzise: Der Discharge-Keeper ist auch unter den unterschiedlichsten Umgebungs-,Wetter- und Lichtbedingungen einsetzbar.


Mehr als nur ein Sensor: Der DischargeKeeper liefertsowohl die gewünschten Messwerte als auch Bildervon der Messstelle in HD-Qualität. Im Zweifelsfalllassen sich die Parameter, wie z.B. der Wasserstand,anhand der vorliegenden Bildinformationen verifizieren.Zeitraubende Servicefahrten an die Messstellekönnen reduziert oder gar vermieden werden.

  • Wasserstandüberwachung
  • in Fließgewässern: Flüsse, Kanäle, Wadis
  • in Regenrückhaltebecken, Hochwasserrückhaltebecken, Seen, Reservoirs

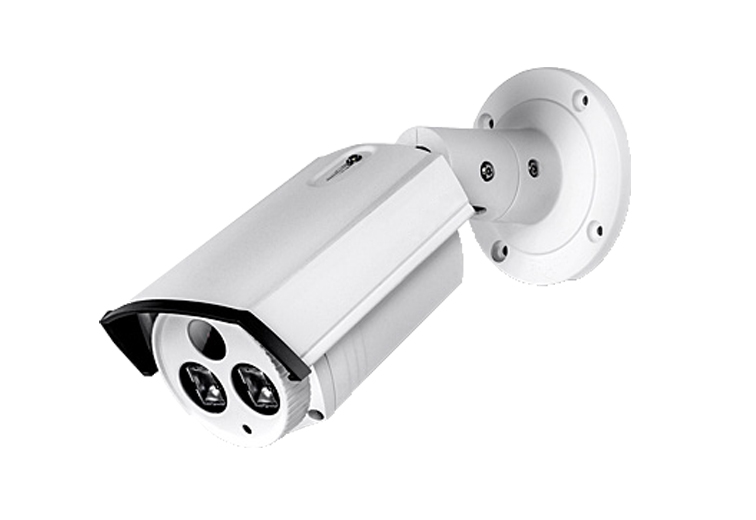

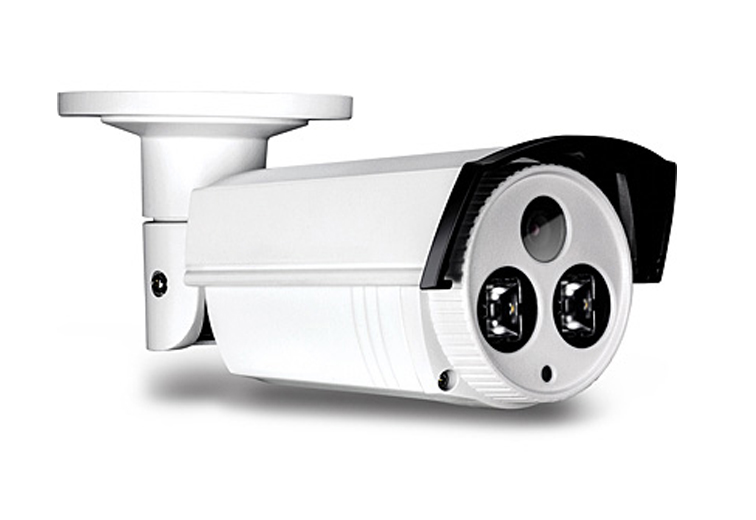

Kamera: Outdoor mit integriertem Infrarot Strahler für Aufnahmen bei Dunkelheit

Auflösung: 3 MP Voll-HD 1080p PoE IR

Schutzklasse: IP66

Bildrate: bis zu 20 fps

Nachtsicht: bis zu 50 m

Betriebssystem: Linux

Anzahl CPU Kerne: 4

CPU Taktfrequenz: 2 GHz

Arbeitsspeicher / RAM: 2 GB

Messbereich: -/+ 15 m.s-1

Genauigkeit:

Fließgeschwindigkeit: < 5 % vom Messwert*

Wasserstand: < 1 cm*

Durchfluss: < 10 % vom Messwert*
*) die Angaben hängen von den Messstellenbedingungen ab.

Ausgang: ModBus

Temperatur:

Einsatztemperatur Kamera: -30 ... 60 °C

Einsatztemperatur Zentraleinheit: -20 ... 60 °C

Lagertemperatur: -20 ... +85 °C

Netzgerät: 230 V / 12 V 6 Ah

Schutzgehäuse:

Material: Glasfaserverstärkter Kunststoff

Montage: Mast- oder Wandbefestigung

Spannbereich Masthalterung: Rund Ø 40-190 mm
Quadrat 50-150 mm
Abweichende Spannbereiche verursachen Zusatzkosten!

Abmessungen: 400 x 600 x 200 mm
