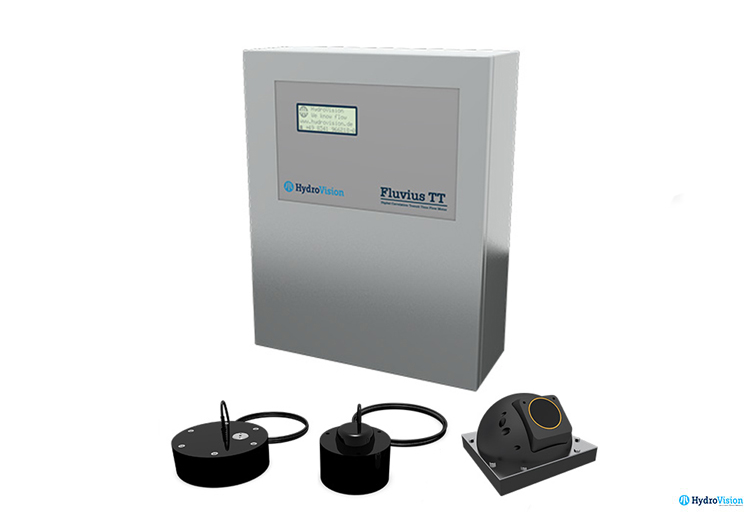

Hydrovision FluviusTT ECM-IE Ultraschall-Laufzeit

Kategorie: Abflussmessung  -  Datensammler

  • leistungsstarkes, optimiertes Messsystem (Ultraschall-Laufzeit-Differenzverfahren) zur stationären Durchflussmessung in natürlichen Fließgewässern bis 1.000 m Pfadlänge
  • Industrie-PC mit internem Datenspeicher, Watchdog-Timer, RTC-Uhr und LC-Anzeige
  • 16 Wandler/8 Pfade anschließbar
  • variable Anordnung der Ultraschallwandler unter Berücksichtigung der hydraulischen Bedingungen und des Messquerschnitts als Einstrecken-, Kreuzstrecken- und Mehrebenen-Anlage
  • Anschlussmöglichkeit via MODBUS, Ethernet, 0/4-20 mA an externe Prozessleitsysteme oder Logger

High-Performance:
Der Messwertumformer FluviusTT ECM-IE von HydroVision wurde speziell für die stationäre Durchflussmengenmessung in natürlichen Gewässern bis 1.000 m akustischer Pfadlänge entwickelt. Hierfür steht eine Auswahl leistungsstarker US-Wandler mit 15 kHz- und 28 kHz-Frequenz für unterschiedliche Gewässerbreiten und Schwebstoffkonzentrationen zur Verfügung.

Intelligente Signalerkennung:
Um die charakteristischen Impulspakete auch bei hohem Schwebstoffgehalt zu erkennen bzw. herauszufiltern, nutzt der FluviusTT digitale Signal-Prozessoren und Korrelationsmethoden zur Quantifizierung der Laufzeitdifferenz. Gegenüber herkömmlichen Laufzeitsystemen kommt es sowohl bei Niedrig- als auch bei Hochwasser wesentlich seltener zu unerwünschten Ausfällen bzw. Datenlücken.

Sicher:
Eine USV-Management-Software stellt sicher, dass das Messsystem bei Stromausfall ohne Datenverlust heruntergefahren wird.

  • natürliche Fließgewässer bis maximal 1.000m Pfadlänge. Durch optimierte Anordnung der US-Wandler kann der Messbetrieb auch bei schwierigen hydraulischen Bedingungen (d.h. keine uferparallele Strömung, Rückströmung etc.) gewährleistet werden.
  • einsetzbar auch als Hybrid-System in Kombination mit Radar-Doppler-Fließgeschwindigkeitssensor RV30.

Erweiterung analoger Ein- und Ausgänge

Montagevorrichtungen für US-Wandler

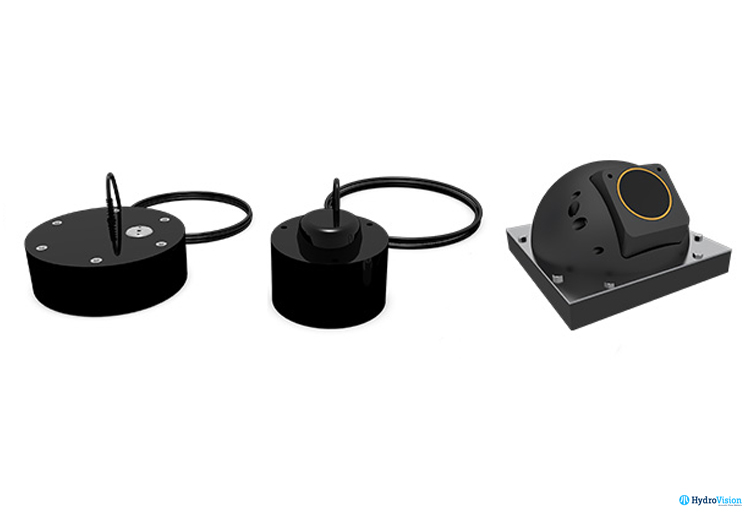

US-Sensor:
TS-15/17
TD-28/18

Parameter:
TS-15/17: Fließgeschwindigkeit [m/s]
TD-28/18: Fließgeschwindigkeit [m/s]

Sensor:
TS-15/17: Ultraschall
TD-28/18: Ultraschall

Messprinzip:
TS-15/17: Ultraschall-Laufzeit-Differenz-Verfahren
TD-28/18: Ultraschall-Laufzeit-Differenz-Verfahren

Akustische Frequenz:
TS-15/17: 15kHz
TD-28/18: 28kHz

Ausrichtung:
TS-15/17: 30°-70°
TD-28/18: 30°-70°

Abstrahlwinkel:
TS-15/17: 17° (-3db)
TD-28/18: 18° (-3db)

Breite Gewässer:
TS-15/17: >750m, abhängig von Pfadlänge und Schwebstoffgehalt
TD-28/18: >750m, abhängig von Pfadlänge und Schwebstoffgehalt

Messbereich:
TS-15/17: ± 20 m/s, bi-direktional
TD-28/18: ± 20 m/s, bi-direktional

Messgenauigkeit:
TS-15/17: ± 2-5% *)
TD-28/18: ± 2-5% *)
*) abhängig von Ausstattung und hydraulischen Bedingungen

Partikelkonzentration:
TS-15/17: abhängig von Pfadlänge und Sensor
TD-28/18: abhängig von Pfadlänge und Sensor



Gehäuse

Material: Polyamid

Dimension: Ø368mm, Höhe 121mm Ø183mm, Höhe 142mm

Schutzart: IP68

Befestigung: verschiedene Halterung zur einfachen Ausrichtung der US-Wandler für beliebige Geometrien (z.B. Rechteck, Trapez oder natürliche Böschung)

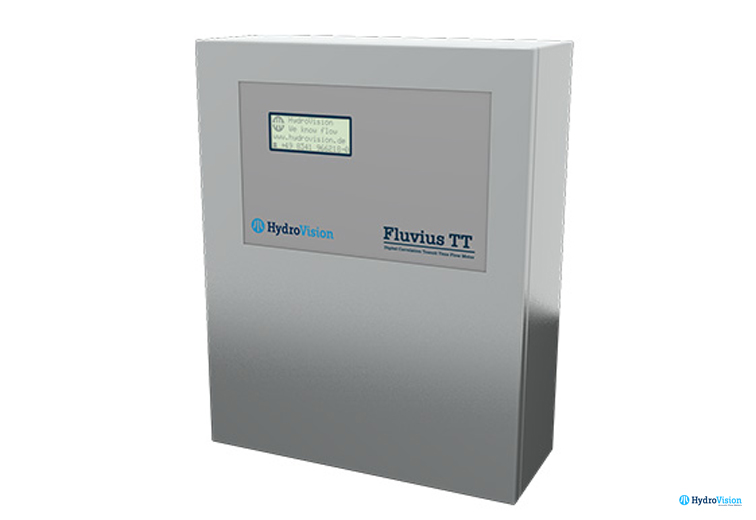

FluviusTT ECM-IE
Industrie-PC mit Watchdog Timer, RTC-Uhr, VGA (1024x768), PS/2 für Tastatur und Maus



Betriebssystem: Windows

Datenspeicher: SSD, Messintervalle frei programmierbar

Software: FlowVision für Setup und Visualisierung

Messstrecken: 8 Pfade/16 Wandler

Eingänge:
4 x 12bit
analoger Eingang (0/4-20mA)
*) erweiterbar auf 8 x 12 bit analoger Eingang (Option)

Ausgänge:
2x 12bit analoger Ausgang (0/4-20mA), 2 x Impuls 4 x Relais
*) erweiterbar auf 4 x 12 bit analoger Ausgang (Option)
2 x Relais, 2 x Impuls



(Wand-)Gehäuse

Material: Stahlblech

Dimension: 400x500x160mm (HxBxT)

Display: LC-Display, 4-zeilig, 20 Zeichen

Schutzart: IP65



Kommunikations-
schnittstellen:
RS232, MODBUS, Ethernet 10/100 Mbps



Stromversorgung: 85-264VAC (50/60 Hz), 12VDC, 24VDC



USV (Netzausfallschutz): 2Ah



Betriebstemperatur: -10°C - +60°C
