AquaProfiler® M-Pro

Kategorie: Abflussmessung  -  Komplettsysteme

  • mobiles ADCP-Messgerät zur Durchflussmessung an der Ø 20mm-Flügelstange
  • Lotrechtenverfahren (Profil-Messung)
  • 2-D-Doppler, 2 MHz-Geschwindigkeitssensor
  • integrierte Wasserstands- und Temperaturermittlung
  • Durchflussberechnung gemäß EN ISO 784

Innovativ:

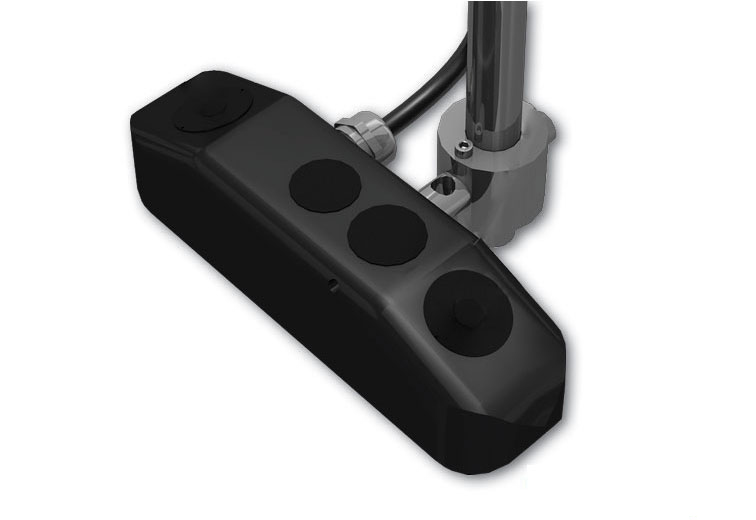

Der AquaProfiler®-M-Pro wird an der klassischen Ø 20mm-Flügelstange betrieben und ist mit einer zusätzlichen, hochgenauen Druckmesszelle ausgestattet, die automatisch die Wassertiefe in der Messlotrechten erfasst. Die Messwerte werden dabei drahtlos via WIFI-Verbindung auf einen feldtauglichen Tablet-PC in Echtzeit übertragen.

Hochauflösend:

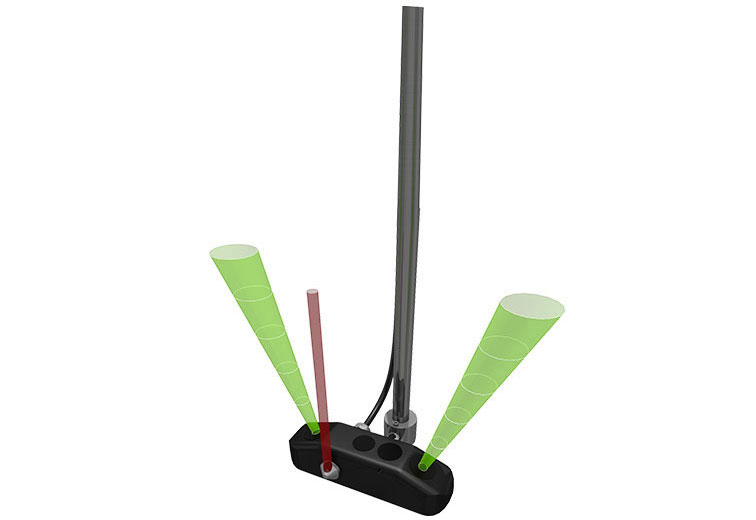

Neue Maßstäbe setzt der AquaProfiler®-M-Pro u.a. in der Messauflösung. Die Lotrechte wird in bis zu 128 Messzellen unterteilt, bei einer minimalen Zellbreite von 1 mm. Mit Hilfe der beiden akustischen Wandler wird sowohl eine Schiefstellung der Stange als auch eine nicht zur Sohle parallele Fließgeschwindigkeit automatisch kompensiert.

Effizient:

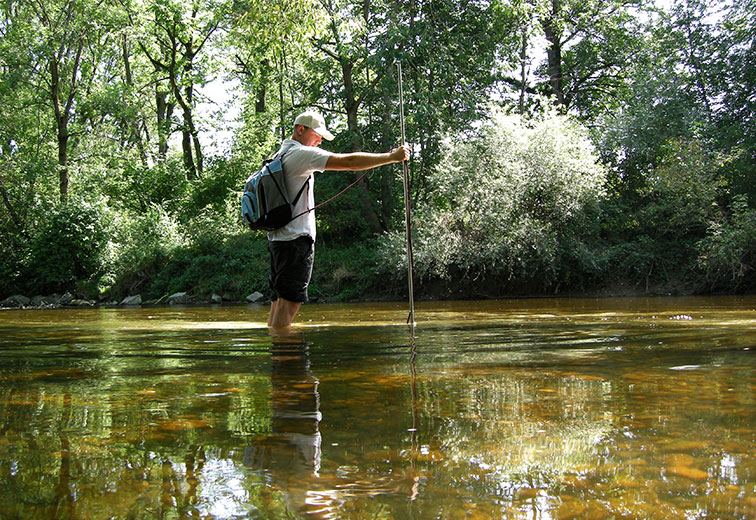

Der AquaProfiler®-M-Pro misst die komplette Messlotrechte und erzielt dadurch einen enormen Zeitvorteil gegenüber allen herkömmlichen Punktmessverfahren mit Flügel, magnetisch induktiven Sensoren und anderen Stangen-ADCs. Besonders effizient lassen sich Durchflussmessungen mit zwei Personen durchführen. Eine Person führt den AquaProfiler®-M-Pro Lotrechte für Lotrechte über den Messquerschnitt, während eine zweite Person das HDA-Pro bedient und die Messung kontrolliert und auswertet.

Variabel:
Der AquaProfiler®-M-Pro misst zuverlässig schon bei Wasserständen ab 20 cm und Fließgeschwindigkeiten bis 5 m/s und deckt somit ein breites Einsatzspektrum ab.

Bedienerfreundlich:
Die Benutzeroberfläche der Software "Aqua-Profiler®" ist besonders übersichtlich und intuitiv bedienbar. Am Ende der Messung erhält der Anwender unmittelbar den Durchfluss, die mittlere Fließgeschwindigkeit und den Messquerschnitt gemäß DIN ISO 748. Darüber hinaus werden u.a. die Messlotrechte, das Querschnittsprofil und die Geschwindigkeitsverteilung in grafischer und tabellarischer Form dargestellt. Auch wenn die Messung bereits abgeschlossen ist, kann der Anwender weitere Messlotrechten einfügen oder bestehende Messlotrechte korrigieren oder löschen.

Einfache Datenweitergabe:
Eine XML-Exportschnittstelle für Software "Biber" und "Q 3.1" sorgt für eine unkomplizierte Weiterverarbeitung und Archivierung der Messergebnisse

Last, but not least:
Ein im Lieferumfang enthaltener Rucksack für Messumformer und Akku ermöglicht dem Anwender, sich ganz auf die Messung und das Bedienen des Doppler-Sensors zu konzentrieren.

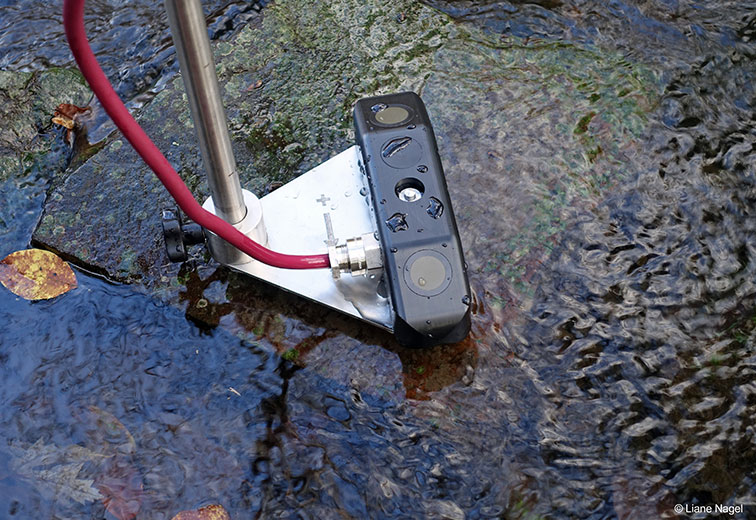

  • mobile Durchflussmessung in Fließgewässern (Flüsse, Bäche, Kanäle) und teilgefüllten Rohren von 0,2 m bis 3 m Tiefe und Fließgeschwindigkeiten bis 5 m/s

Bediensoftware: Aqua-Profiler

Bediengerät: HDA-Tablet

Sensorträger: Ø20mm Flügelstange, Haltegriff, Libelle

Stromversorgung: Wechsel-PowerPack, 6000mAh, Akku

Messeinrichtungsschutz: Rucksack für Messwertumformer und PowerPack (im Lieferumfang enthalten)

ADCP-Sensor
Parameter: Fließgeschwindigkeit [m/s]

Sensor: 2-D-Doppler-Sensor, 2MHz
Messprinzip: Akkustik-Doppler-Profiler
Messbereich: 0-5 m/s
Messgenauigkeit: ±1% vom Messwert
Partikelkonzentration:  > 50 ppm
Zellenanzahl: 128 (max.)
Profilbereich:  0,15 - 3m
Zellgröße:  0,001 m (min.)
Blanking: 0,02 m



Parameter: Wassertemperatur [°C]
Sensor: NTC30 mit polynomischer Linearisierung
Messprinzip: NTC-Widerstand
Messbereich: 0°C - 50°C
Messgenauigkeit: 0,3°C vom Messwert



Parameter: Wasserstand [m]
Sensor: Absolutdrucksensor
Messprinzip: kapazitiv mit keramischer Messzelle
Messbereich: 0-4 m
Messgenauigkeit: ±0,1 % vom Messwert



Gehäuse
Material: Kunststoff
Dimension: 195x50x50mm (LxBxH)
Schutzart: IP68
Befestigung: Grundplatte (adaptierbar an 20mm Flügelstange )



Kabellänge
(Sensor-Messumformer):
5m (Standard), 10m (Option)



Messwertumformer

Gehäuse
Material: Aluminium
Dimension: 225 mm x 165mm x 50mm
Schutzart: IP54
Schnittstellen: WLAN inkl. ausklappbarer
WLAN-AntenneVersorgungskabel mit 4pol.
Steckeranschluss für externes PowerPack



PowerPack

Gehäuse
Material: Aluminium
Dimension: 225 mm x 105mm x 50mm
Schutzart: IP54
Stromversorgung: Akku, 6000 mAh LiFePO4
Schnittstellen: 4pol. Buchse für Anschluss an Messwertumformer
sonstiges:
Kontroll-Taste für Batteriestatusanzeige
4 LED´s zur Anzeige der Batteriekapazität
2 LED´s zur Ladezustandsanzeige



Betriebstemperatur: -25°C - +70°C
