Automatische Wetterstation AWS

Kategorie: Meteorologie  -  Komplettsysteme

  • WMO- und DWD-konform

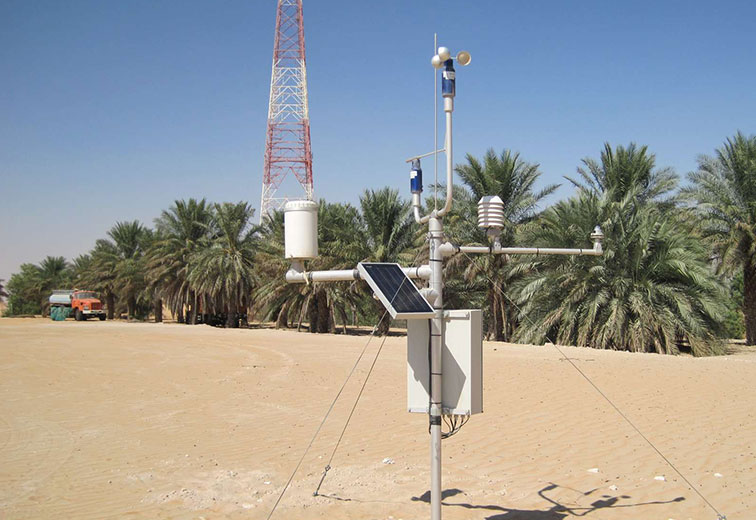

  • robuste Wetterstation bestehend aus meteorologischen Sensoren, SEBA-Messdatensammler, Datenfernübertragung (Option), autarker Stromversorgung, Schutzgehäuse und Mast
  • Sensoren: Niederschlag, Luftdruck, Lufttemperatur/-feuchte, Windrichtung/-geschwindigkeit, Bodentemperatur, Globalstrahlung, Verdunstung, Schneehöhe, Schneewaage, Schneetemperatur u.a.

Modular:
Die automatische SEBA-Wetterstation AWS ist ein Baukastensystem, das individuell nach Wunsch konfiguriert werden kann. Dabei zeichnet sich die AWS besonders durch die große Auswahl an langlebigen, qualitativ hochwertigen (First-Class) Sensoren aus.

Daten weltweit verfügbar:
Neben der gängigen und kostengünstigen Fernübertragung via Mobilfunk (GSM, GPRS), z.B. mit dem GSM-Modem GSM742, stehen auch Satellitenmodems, z.B. IRIDIUM zur Verfügung, die weltweit flächendeckende Datenübertragung ermöglichen.

Autark:

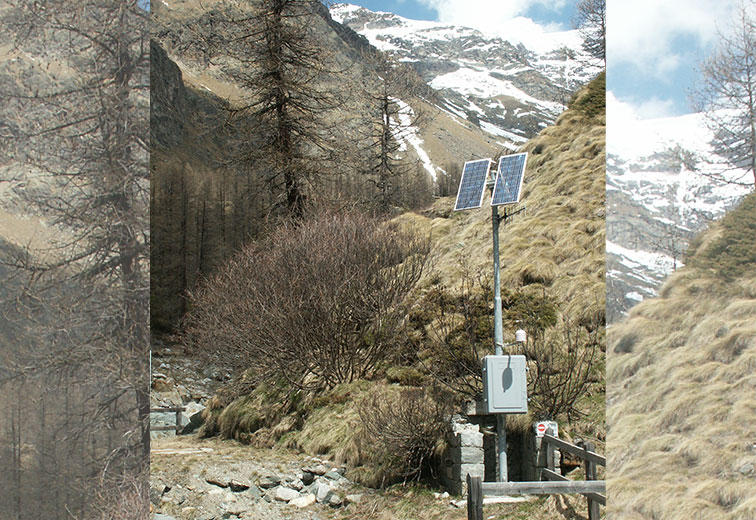

Aufgrund des geringen Energieverbrauchs von Sensoren, Datensammler und Datenfernübertragung ist eine autarke Stromversorgung mit Hilfe von (Wechsel-)Akkus oder Solarpanels problemlos realisierbar.

Richtlinienkonform:
Die Spezifikationen der eingesetzten Sensoren sowie der systematische Aufbau der AWS entspricht den Richtlinien der World Meteorological Organisation (WMO) und dem Deutschen Wetterdienst (DWD). Aufgrund dieser hohen Standards ist die AWS seit Jahrzehnten auf allen Kontinenten und Klimazonen erfolgreich im Einsatz.

Datenlogger: Unilog
UnilogCom

A/D-Wandler: MET Controller

Datenfernübertragung: GSM742
Iridium Satelliten-Modem

Stromversorgung: Netzgerät 230V/12V, ungepuffert/gepuffert (Sensoren, Logger), Solarpanel, Solarakku

Messeinrichtungsschutz: Überspannungsschutz für Sensoren, Netzversorgung, Solarversorgung, GSM-Antenne, Telefonleitung, Blitzschutzstab, Erdungssatz, Schutzgehäuse

Montagezubehör: Mast-Ausleger für Sensoren in verschiedenen Ausführungen und Längen, Traverse für Windrichtung/-geschwindigkeit

Auswertesoftware: DEMASvis

Archivierungssoftware: DEMASdb

Parameter: Niederschlag [mm], [mm/h]

Sensor

Messprinzip: Kippwaage

Auffangfläche: 200cm²/WMO-Norm, 400cm² (Option)

Messgenauigkeit: 2-5% typisch, abhängig von der Regenintensität

Auflösung: 1 Impuls ? 0,1mm ?  0,1 l/m², 1 Impuls = 0,2mm (Option)

Ausgangsignal: Impuls (Reedkontakt), entprellt

Gehäuse

Material

Gehäuse: Aluminium, lackiert

Kippwaage: Kunststoff

Dimension: Höhe: 246mm, Ø205mm

Gewicht: 3,9kg

Befestigung: 2" Standsäule, Mast-Ausleger



Trichterheizung

Heizleistung: 15W

(Option)

Stromversorgung: 24VDC

Betriebstemperatur: -20°C- +60°C



Parameter: Luftfeuchte [% rF]

Sensor: Feuchtemesswertgeber

Messprinzip: kapazitiv

Messbereich: 0-100% rF

Messgenauigkeit: ±2,5%

Ausgang: 0-1V

Material: Aluminium

Dimension: Ø12mm, 140mm Länge

Gehäuse

Material: PC weiß, Aluminium, Edelstahl rostfrei

Dimension: Ø190mm, 160mm Höhe

Befestigung: Mast-Ausleger

Stromversorgung: 3,6-30VDC

Betriebstemperatur: -40°C - + 60°C



Parameter: Lufttemperatur [°C]

Sensor: Lufttemperaturfühler

Messprinzip: resistiv

Messbereich: -40°C - + 50°C

Messgenauigkeit: ± 0,3°C (bei 20°C)

Ausgang: 3,6-30VDC

Material: Aluminium

Dimension: Ø12mm, 140mm Länge

Gehäuse

Material: PC weiß, Aluminium, Edelstahl rostfrei

Dimension: Ø190mm, 160mm Höhe

Befestigung: Mast-Ausleger

Stromversorgung: 3,6-30VDC

Betriebstemperatur: -40°C - + 60°C

Hinweis: auch als Kombi-Lufttemperatur-/Luftfeuchtefühler, technische Daten siehe oben



Parameter: Luftdruck [hPa]

Sensor: Barosensor

Messprinzip: Absolutdruck

Messbereich: 10-1100 hPa

Messgenauigkeit:
Absolute Genauigkeit: ±1,5 hPa (700…1100 hPa, 25°C)
Relative Genauigkeit: ±0,5 hPa (700…1100 hPa, 25°C)

Temperaturfehler:
±1 hPa, 0…+50°C
+3/-1 hPa, -40°C…+85°C

Ausgang: 4-20mA

Gehäuse

Material: Aluminium

Dimension: 62x56x33mm (LxBxH)

Schutzart: IP65

Befestigung: Mast-Ausleger

Stromversorgung: 10-28VDC

Betriebstemperatur: -40°C - + 85°C



Parameter: Windrichtung [°]

Sensor: Windrichtungsgeber

Messprinzip: Berührungsloses, magnetisches Abtastsystem

Messbereich: 0-360°

Messgenauigkeit: +/- 2,5°

Ausgang: 4-20 mA

Heizung: AC/DC 24V selbstregelnd (Option)

Gehäuse

Material: Aluminium

Dimension:
Länge der Windfahne: 338 mm
Höhe der Windfahne: 86 mm
Gesamthöhe: 405 mm

Schutzart: IP64

Befestigung: Traverse

Stromversorgung: 24 VDC +/-25%, max. 21 mA

Betriebstemperatur: -40°C - +70°C



Parameter: Windgeschwindigkeit [m/s]

Sensor: Schalenanemomenter

Messprinzip: Berührungsloses, magnetisches Abtastsystem

Messbereich: 0-75 m/s

Messgenauigkeit: ± 0,5 m/s

Ausgang: 4-20 mA

Heizung: AC/DC 24V selbstregelnd (Option)

Gehäuse

Material: Aluminium

Dimension: Ø 212 mm, Höhe 130 mm

Schutzart: IP64

Befestigung: Traverse

Stromversorgung: 24 VDC -25…+50%, max. 10 mA

Betriebstemperatur: -40°C…+70°C



Parameter: Windgeschwindigkeit [°] [m/s]

Sensor: Kombinierter Sensor für Windrichtung und -Geschwindigkeit

Windrichtung

Messprinzip: Ultraschall

Messbereich: 0-359°

Messgenauigkeit: ± 3 °

Ausgang: SDI12

Windgeschwindigkeit

Messprinzip: Ultraschall

Messbereich: 0-60 m/s

Messgenauigkeit: ± 2%

Ausgang: SDI12

Material: Luran (Kunststoff)

Dimension: 142 x 160 mm

Schutzart: IP65

Befestigung: Mastmontage

Stromversorgung: 9…30 VDC @ 14,5 mA

Betriebstemperatur: -35°C - +70°C



Parameter: Verdunstung [mm]

Sensor:
Verdunstungspfanne "Class A"
Potentiometer PG113

Messprinzip: Schwimmer-/Gegengewicht

Messbereich: 0-300mm

Messgenauigkeit: 1mm

Ausgang: 0-1V

Gehäuse

Material: V2A, Nirostahl

Dimension

Pfanne: Ø1206,5mm, 25mm Höhe

Schwimmerrohr: Ø346mm, 1000mm Höhe

Schutzart: IP54

Stromversorgung: 5-24 VDC

Betriebstemperatur: 0°C - +70°C



Parameter: Sonnen- und Globalstrahlung [W/m²]

Sensor: Sternpyranometer nach Dirmhirn

Messprinzip: pyranometrisch

Spektralbereich: 0,3 - 3µm

Messbereich: 0 - 1500 W/m²

Messgenauigkeit: 1 % / °C

Ausgang: 15 µV / W/m²

Material: Aluminium, eloxiert

Dimension: Ø159mm, 75mm Höhe

Schutzart: IP65

Stromversorgung: keine

Betriebstemperatur: -40°C - + 60°C



Parameter: Sonnen- und Globalstrahlung [W/m²]

Sensor: Globalstrahlungsgeber

Messprinzip: pyranometrisch

Spektralbereich: 285 - 3000 nm

Empfindlichkeit (nominal): 15 x 10-6 V/(W/m2)

Material: Aluminium, eloxiert

Dimension: Ø78mm, 59mm Höhe

Schutzart: IP65

Stromversorgung: keine

Betriebstemperatur: -40°C - + 80°C



Parameter: Erdbodentemperatur [°C]

Sensor: Erdbodentemperaturfühler

Messprinzip: resistiv

Messbereich: -30°C - + 70°C

Messgenauigkeit: ± 0,3°C

Einsatztiefen: 20/30/60/110/160/210/310mm

Ausgang: 0-100mV Material: Kunststoff

Dimension: ø 10mm x 50mm

Stromversorgung: 5-24VDC

Betriebstemperatur: -30°C - + 70°C



Parameter: Erdbodentemperatur [°C]

Sensor: Erdbodentemperaturfühler

Messprinzip: resistiv

Messbereich: 0-25°C oder -5°C - + 50°C

Messgenauigkeit: ± 0,1°C

Einsatztiefen: 10m

Ausgang: 0-1V

Material: 1.4404 Edelstahl

Dimension: Ø22x179

Stromversorgung: 5-24VDC

Betriebstemperatur: -5°C - + 60°C



Parameter: Schneetemperatur [°C]

Sensor:
Multisensorsystem Schneetemperatur
9 Temperaturfühler auf Mastmontage

Messprinzip: resistiv

Messbereich: - 30°C - + 50 °C

Messgenauigkeit: ± 0,1°C

Ausgang: 0-1V

Material: Aluminium, Edelstahl rostfrei 1.4404, Kunststoff PEEK

Dimension: ø320mm x 3000mm

Schutzart: IP66

Stromversorgung: 7-30 VDC

Betriebstemperatur: - 5°C - + 60 °C



Parameter: Schneehöhe [m]

Sensor: Ultraschallsensor

Messprinzip: Ultraschall

Messbereich: 0-8 m

Messgenauigkeit: 0,1% FS

Ausgang: 0/4-20mA

Material: Aluminium eloxiert

Dimension: Ø110mm, Länge: 350mm

Schutzart: IP66

Kompensation der
Lufttemperatur

Sensor:
Lufttemperatursensor
externer Sensor in selbstbelüftetem Radiationsschild

Messprinzip: NTC Halbleiterelement

Messbereich: -35°C - +60°C

Messgenauigkeit: 0,15%

Stromversorgung: 10,5-15 VDC

Betriebstemperatur: - 40°C - + 60 °C



Parameter: Schnee Wasser Äquivalent (SWE) Messung [kg/m²]

Sensor: Schneewaage

Messprinzip: Wägeprinzip

Messbereich: 0-200kg/m², 0-500kg/m², 0-1000kg/m²

Messgenauigkeit: 0,3%

Ausgang: 4-20mA

Material: Stahlblech

Dimension: 2800x2400x70mm

Schutzart: IP68

Stromversorgung: 11-30 VDC

Betriebstemperatur: - 40°C - + 80 °C
