Teledyne RD Instruments StreamPro ADCP

Kategorie: Abflussmessung  -  Komplettsysteme

  • 2 MHz-Breitband-ADCP-Sensor inkl. Geräteträger zur mobilen Durchflussmessung
  • Moving-Boat-Methode
  • schnelle und präzise Durchflussermittlung
  • kabellose Kommunikation via Bluetooth-Übertragung an Tablet-PC oder Notebook

Effizient, präzise, hochauflösend:

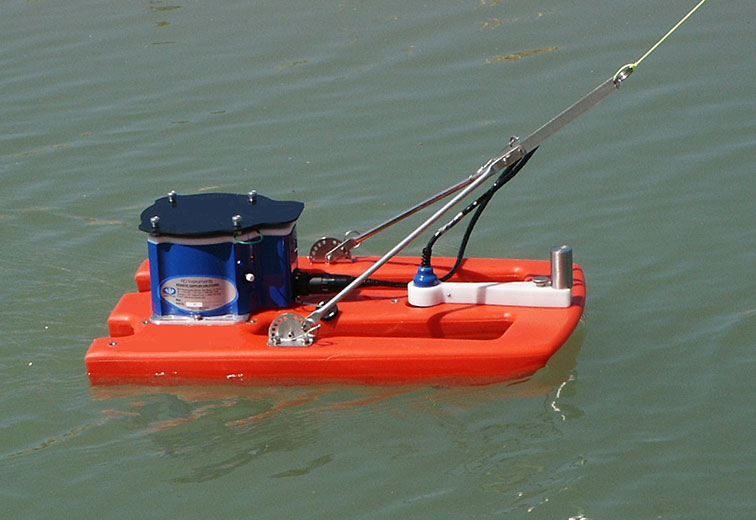

Mit der Moving-Boat-Methode kann der StreamPro an einem Seil oder mit einem Schlauchboot o.ä. über den Messquerschnitt geführt werden. Dabei misst der ADCP-Sensor die mittlere Strömungsgeschwindigkeit in verschiedenen Tiefenzellen und die Wassertiefe. Im Gegensatz zu Punktmess- oder Lotrechtenverfahren erfolgt die Abflussmessung nicht nur in einem Bruchteil der Zeit sondern auch mit einer sehr hohen Messgenauigkeit und Auflösung des Strömungsprofils.

Vielseitig einsetzbar:
Der StreamPro kann in sehr flachen Gewässern ab ca. 0,1-2 m eingesetzt werden. Optional besteht die Möglichkeit einer Messbereichserweiterung auf 6 m. Mobile Durchflussmessungen bei geringen bis mittleren Schwebstoffkonzentrationen sowie Fließgeschwindigkeiten bis 2 m/s (Standard-Geräteträger) stellen für den StreamPro kein Problem dar.

Bedienerfreundlich:
Der StreamPro konfiguriert sich vollautomatisch, sodass der Anwender nach Eingabe der Wassertiefe und des Uferabstands sofort mit der Messung beginnen kann. Mit Hilfe der mitgelieferten Software WinRiver II werden alle relevanten Informationen (Strömungsprofil, aktueller Durchfluss u.v.m.) in übersichtlicher Form dem User bereitgestellt.

Modular:
Weitere sinnvolle Erweiterungen für den StreamPro stehen dem Anwender sofort oder bedarfsweise zu einem späterem Zeitpunkt zur Verfügung: Section-by-Section, Messbereichserweiterung (bis 6 m), Kompass-Upgrade, High-Speed-Geräteträger StreamProSP (Trimaran) für Fließgeschwindigkeiten bis 3,5 m/s.

  • mobile Durchflussmessung in Fließgewässern mit geringem bis mittleren Schwebstoffgehalt von 10 cm bis 2 m (optional: 6 m)
  • Wasserstand und Fließgeschwindigkeiten bis maximal 2 m/s (Standard-Geräteträger) bzw. 3,5 m/s (Geräteträger RiverBoatSP, Option)

Messbereichserweiterung auf 6m

Section-by-Section-Messung

Kompass, 2-Achsen-Neigungssensor für Pitch and Roll

GPS

High-Speed-Geräteträger "RiverBoatSP"

HDA-Pro

USB-Bluetooth-Adapter, 200m Reichweite

Garantieerweiterung auf 2 Jahre

Lieferumfang: ADCP-Sensor & Messwertumformer, Schwimmkörper, USB-Bluetooth-Adapter (100m Reichweite), 8 x 1,5V AA-Batterien, Transportbehälter, Software WinRiver II, 1 Jahr Herstellergarantie

ADCP-Sensor: 4 zylindrische Sensoren, Janus-Kopf-Anordnung
Messprinzip: Akustik-Doppler, Moving Boat
Messfrequenz: 2MHz
Parameter: Fließgeschwindigkeit [m/s ]
Messmodus: Breitband
Messbereich: ±5m/s 1)
Messgenauigkeit: ±1% der Wassergeschwindigkeit realitv zum ADCP, ±0,20cm/s
Profilbereich: 0,1 m 2) - 2 m (Standard), 6m 3) (Option)
Auflösung: 0,1 cm/s
Messzellen: 1-20 (Standard),1-30 (Option)
Zellgröße: 2-10cm (Standard), 20cm (Option)
Abstrahlwinkel: 20°



Parameter: Bottom Tracking [m]
Messmodus: Breitband
Messbereich: 0,1 - 7m 3)
Messgenauigkeit: ±1.0% der Übergrund-Geschwindigkeit relativ zum ADCP, ±2mm
Auflösung: 1mm/s



Parameter: Wassertiefe[m]
Messbereich: 0,1 - 7m 3)
Messgenauigkeit: 1% 4)
Auflösung: 1mm

weitere Sensoren:Temperatur

Neigungssensor
(Pitch & Roll)
(Option)

Kompass
(Option)

Messbereich:

   -4°C - 45°C

          ±90°

   0-360°

Messgenauigkeit:

    ±0,5°C

          0,3°

   ±1°

1) 2m/s für Standard-Trägerboot, 3,5m/s für Trägerboot "StreamProSP"
2) eine gute Messzelle (minimale Messzelle) im "Präzisions-Mode" vorausgesetzt; Entfernung gemessen von der Sensoroberfläche
3) gilt bei gleichmäßiger Temperaturverteilung und Schwebstoffkonzentration
4) gilt bei gleichmäßiger Temperatur- und Leitfähigkeitsverteilung




Kommunikations-
schnittstelle:
Bluetooth



Stromversorgung: 8 x 1,5V Mignon (AA) oder Akkus (AA)



Betriebstemperatur: -5°C - +45°C

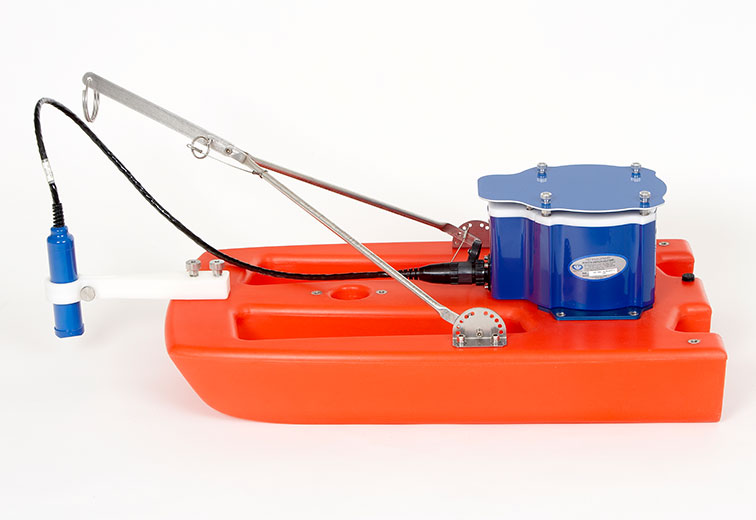

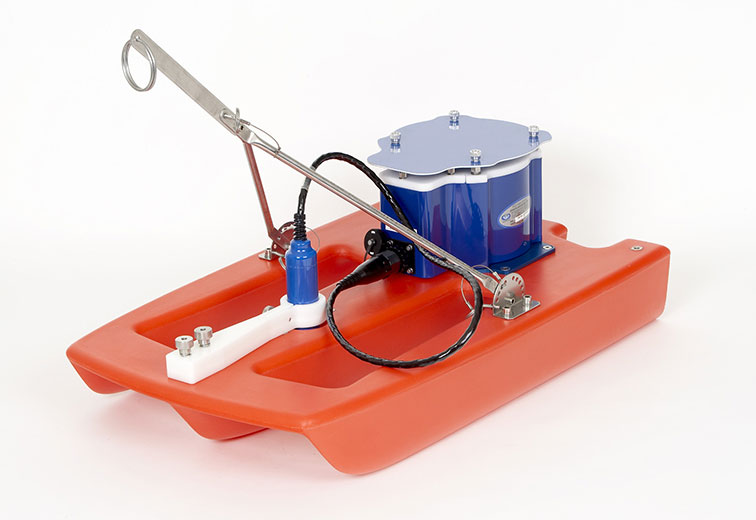

Trägerboot
Dimension: 420x700x100mm
Material: Polyäthylen
Gesamtgewicht: 5,9kg
