Messdatensammler Dipper-PT Relativdruck

Kategorie: Grundwasser , Oberflächenwasser  -  Datensammler

  • universell einsetzbarer, leistungsstarker 32 Bit-Messdatensammler optimiert zur Wasserstand- und Temperaturüberwachung in Grund- und Oberflächengewässern
  • XL-Ringspeicher für ca. 560.000 Messdaten
  • robustes, schlankes Ø 22 mm-Edelstahlgehäuse
  • präziser, langzeitstabiler keramisch-kapazitiver Druckaufnehmer bis max. 200 m Messbereich
  • NTC30-Temperaturfühler mit 0,3 °C (Standard) bzw. 0,1 °C (Option) Genauigkeit
  • wechselbare Lithium Batterien für ca. 8-10 Jahre Standzeit
  • Bedienung mit Notebook, Tablet-PC, Smartphone oder Tablet via Bluetooth (Option)
  • modular erweiterbar mit DFÜ-Modul SlimCom3G

Leistungsstark:
32 Bit-Microprozessor mit 8 MB-Speicher für 560.000 Messwerte

Praktisch wartungsfrei:
Ein Batteriewechsel ist nicht notwendig, laufenden Betriebskosten fallen nicht an.

Schlank:
Einbau ab 1" Rohrdurchmesser (Sonde)

Smart:
Für jede Messaufgabe die passende Messroutine: Einzelwertmessung, Mittelwertbildung, Ereignissteuerung (Schwellmode, Deltamode), Durchflussberechnung (W/Q-Tabelle, Polynom).

Präzise und zuverlässig:

  • Wasserstand: 0,05 % Messgenauigkeit (= 1cm bei 20m Messbereich)
  • große Auswahl an keramisch-kapazitiven Druckaufnehmern von 0,2 bar bis 20 bar
  • Temperatur: 0,3 °C (Standard), 0,1 °C (Option)

Robust:
Edelstahlgehäuse aus 1.4404 (Standard) und 1.4539 (Option), einsetzbar auch bei extremen Umweltbedingungen (Deponien, Altlasten, Brackwasser etc.)

Überflutungssicher:
2stufiger, dauerhafter Überflutungsschutz bis zu 3 m Wassersäule

Bedienerfreundlich:

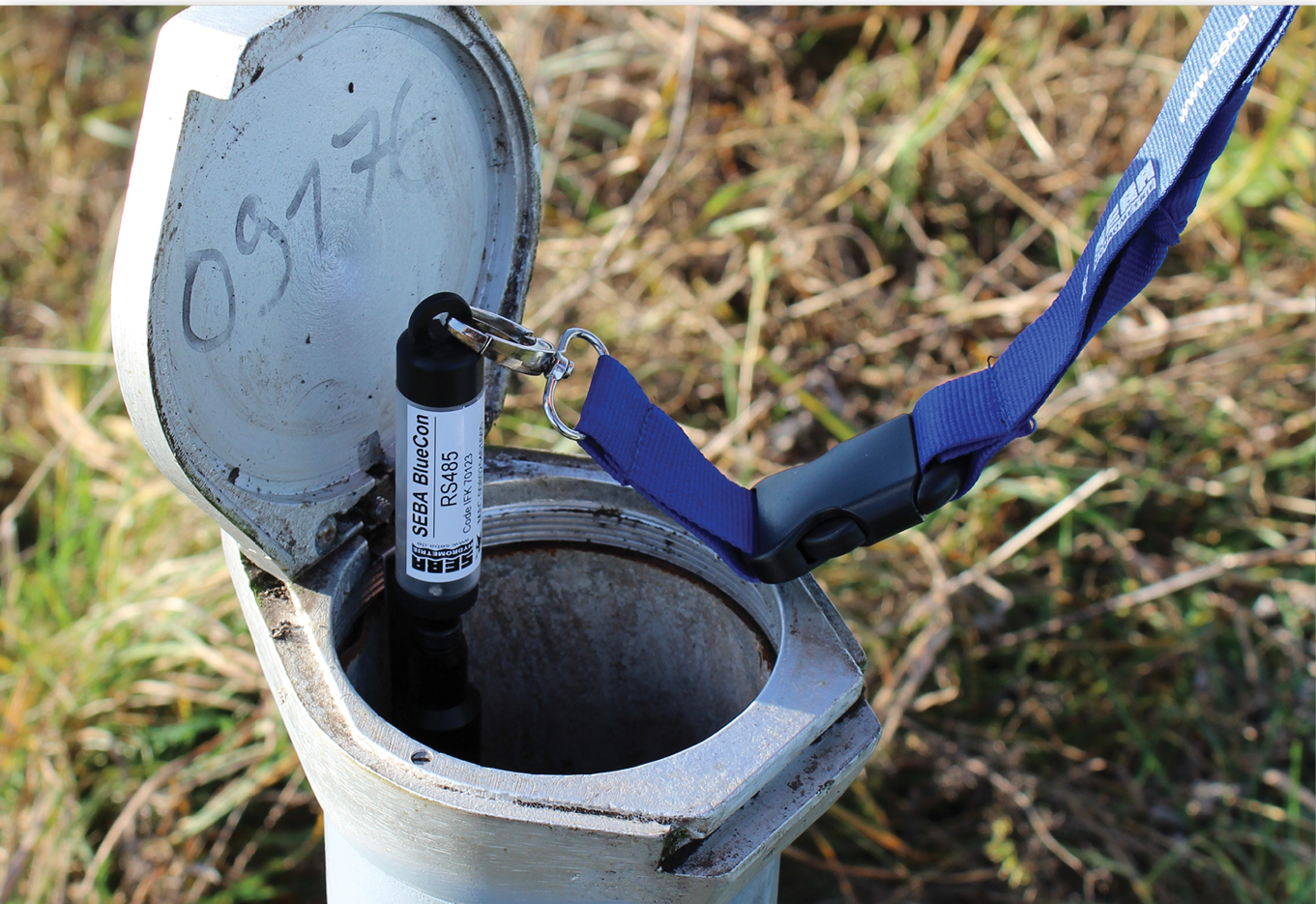

Zwei schlaue APPs zur Parametrierung und Datenauslesung des Dipper-PT stehen zur Verfügung. Für Einsteiger bietet die Bediensoftware ConfigPC (Windows) eine komfortable Benutzerführung (Wizard) für verschiedene Routineaufgaben an. Mit ConfigAPP (Android) und dem BlueCon kommuniziert man bequem wireless via Bluetooth mit einem Smartphone oder Tablet mit dem Dipper-PT.

Modular:
Mit dem steckbaren DFÜ-Modul SlimCom3G lässt sich der Dipper-PT jederzeit zur Online-Station erweitern. Für Messaufgaben mit kurzem Aufzeichnungsintervallen ab 1 Sekunde (z.B. bei Pumpversuchen) empfiehlt sich der Einsatz eines externen Power-Pack-Moduls.

  • Grundwassermonitoring in Förderbrunnen, Vorfeldmessstellen oder Deponien
  • Überwachung von Pumpversuchen
  • Pegelüberwachung in Oberflächengewässern (Flüsse, Bäche, Kanäle, Quellen, Hochwasserrückhaltebecken, Seen, Talsperren)

Bediensoftware:
SEBAConfig
(Windows)
SEBAConfigApp (Android)

Bediengerät:
HDA-Pro
HDA-Tablet

Datenauslesung:
Dual-Konverter (USB, RS485)
BlueCon
(Bluetooth), RS485

externe Stromversorgung: Power-Pack

Datenfernübertragung: SlimCom3G

Messeinrichtungsschutz: SEBA-Peilrohrverschluss mit Sicherheitsverschluss

Auswertesoftware: DEMASvis

Archivierungssoftware: DEMASdb

Parameter: Wasserstand [cm], [m]

Sensor: Relativdrucksonde

Messprinzip: kapazitiv mit keramischer Messzelle

Messbereich: 0-2/1/4/5/20/40/100/200m Wassersäule bzw. nach Angabe

Messgenauigkeit: ±0,05 % FS

Langzeitstabilität: ±0,1 %/Jahr



Parameter: Wassertemperatur [°C]

Sensor: NTC30 mit polynomischer Linearisierung

Messprinzip: NTC-Widerstand

Messbereich: -5 - +50°C

Messgenauigkeit: 0,3°C Standard, 0,1°C Option



Logger

Controller:
32Bit Flash-Controller mit integriertem WatchDog
RTC-IC Echtzeituhr

Speicherkapazität: 8 MB (= 560.000 Messwerte)

Speicherintervall: 30s - 99 Stunden, Standard, ab 1s bei Quick-Log-Mode, Option

Kanäle: max. 32 (u.a. Wasserstand, Temperatur, Batteriespannung)

Messroutinen: Einzelwert, Mittelwert, Ereignistakt, Deltamode, Pumpversuchssteuerung

Kommunikations-
schnittstelle:
RS485 (mit Schutzkappe und Feuchteabsorber)

Bedienung:
Dualkonverter (USB/RS232)
BlueCon (Bluetooth)



Gehäuse

Material: 1.4404 Standard, 1.4539 Option

Dimension: Ø22mm, Länge: 300mm

Schutzart:
Sonde: IP68
RS485-Schnittstelle: IP67 (Eintauchtiefe mit Trockenpatrone bis 3 m, abhängig von Kabellänge)



Stromversorgung: 2 x 3.6 V Lithium Mignon



Standzeit: >8 Jahre bei 60min-Takt



Betriebstemperatur: -5°C - +60°C (nicht gefrierend)



Einhängetiefe: bis 1000m

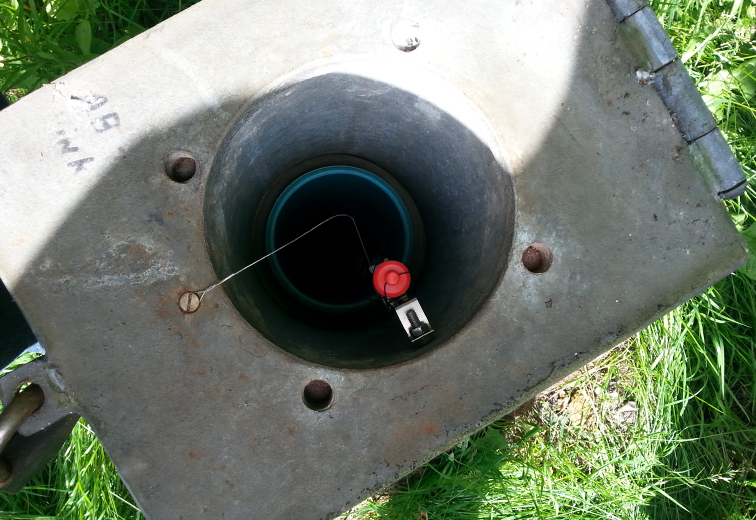

Einhängevorrichtung:
durchmesserunabhängig für SEBA-Kappen ab 2" Rohrdurchmesser, Standard
durchmesserabhängige Einhängeplatten für SEBA-Kappen ab 2" Rohrdurchmesser, Option

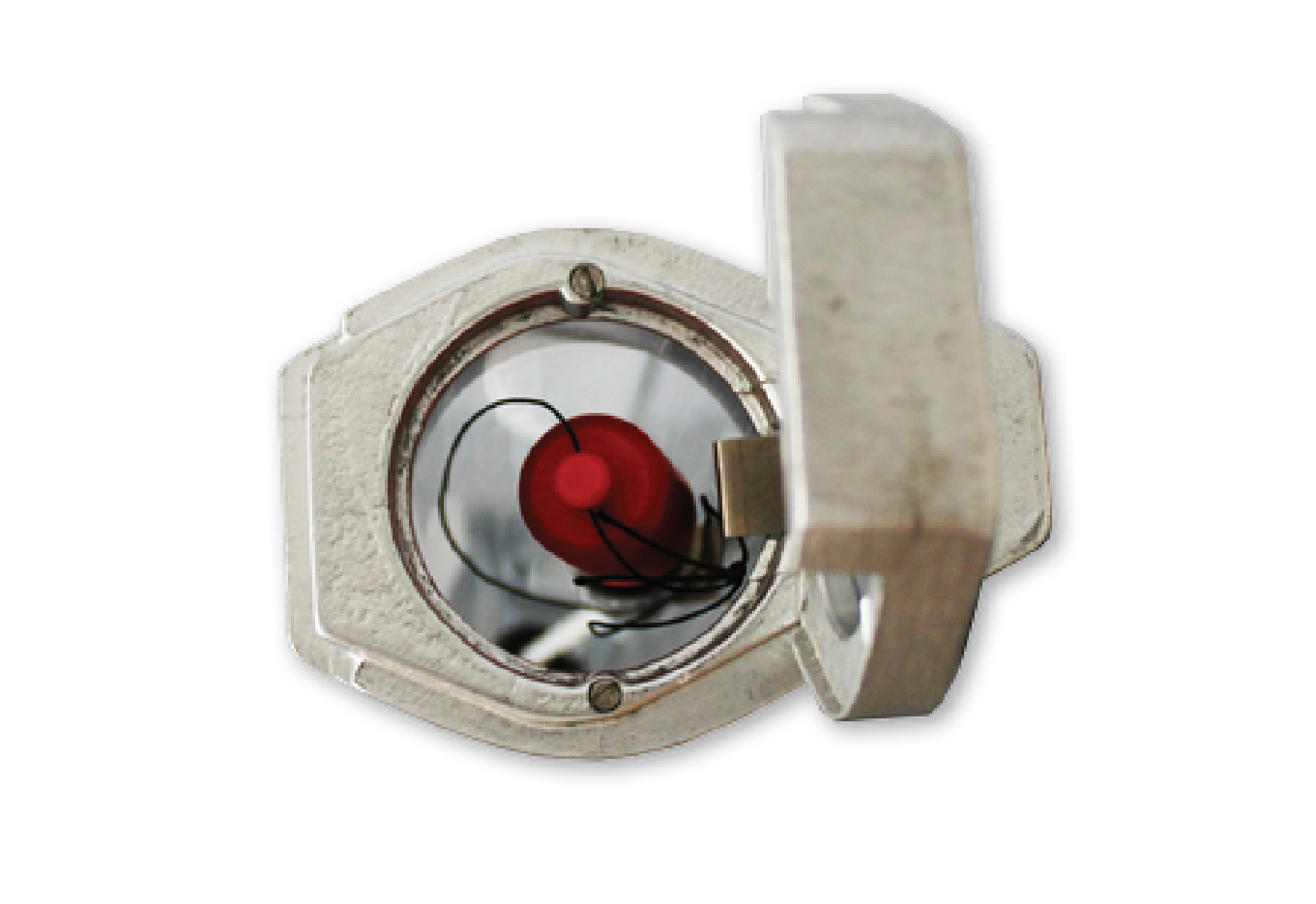

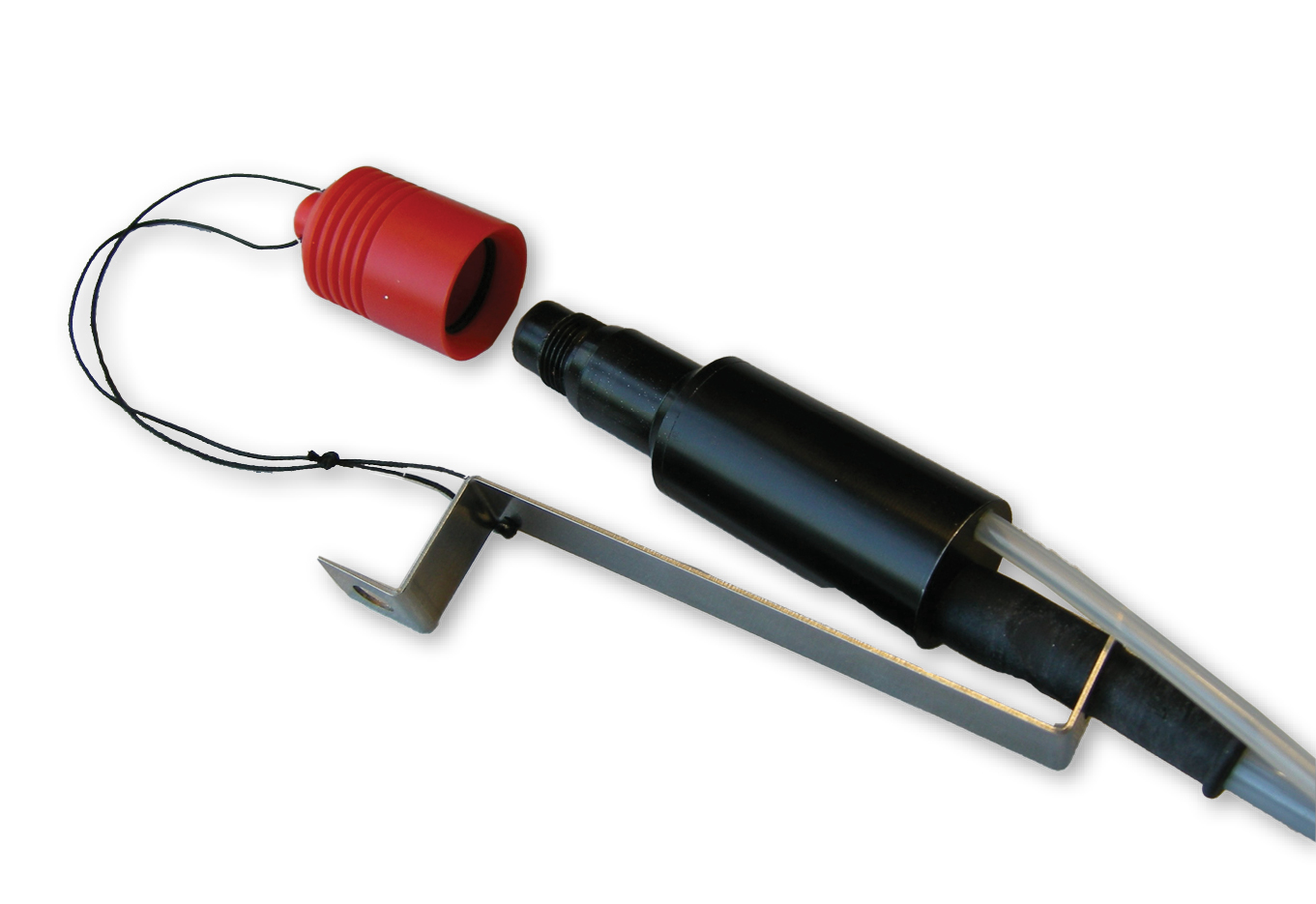

Messeinrichtungsschutz: Schutzkappe für RS485-Schnittstelle (Staub- und Feuchtigkeitsschutz)



Kabel:
abgeschirmtes Spezialmesskabel mit Druckausgleichsleitung Goretex-Membran
Trockenpatrone mit SilicaGel zum Schutz der Druckausgleichsleitung



Optionen: externe Batterieversorgung für Dipper-PT, Empfehlung bei Quick-Log-Mode



Power-Pack

Material: 1.4404 Standard, 1.4539 Option

Dimension: Ø35mm, Länge: 345mm

Schutzart: IP68

Stromversorgung: 4 x 1,5V Alkaline-Mangan Babyzellen

Standzeit: 24 Tage bei 1 Sekunden-Takt
