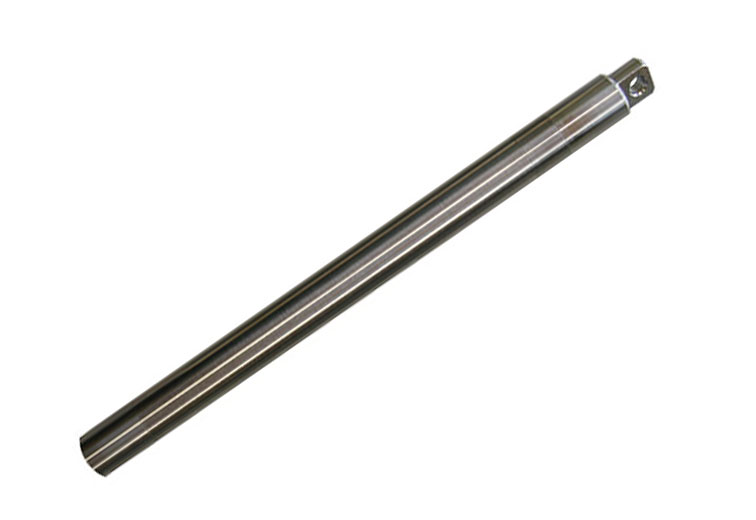

Messdatensammler Dipper-APT Absolutdruck

Kategorie: Grundwasser  -  Datensammler

  • leistungsstarker 32 Bit-Messdatensammler mit Absolutdrucksensor für überflutungsgefährdete Messstellen sowie für Sohldruckmessungen in großen Tiefen
  • präziser, langzeitstabiler keramisch-kapazitiver Absolutdrucksensor für Messbereiche bis max. 20 bar, NTC30-Temperaturfühler mit 0,3 °C (Standard) bzw. 0,1 °C (Option) Genauigkeit
  • robustes, schlankes Ø 22 mm-Edelstahlgehäuse
  • XL-Ringspeicher für ca. 560.000 Messdaten
  • wechselbare Lithium Batterien für ca. 8-10 Jahre Standzeit
  • Bedienung mit Notebook, Tablet-PC, Smartphone oder Tablet via Bluetooth (Option)
  • Luftdruckkompensation mit zusätzlichem Baro-Dipper und Software DEMASdb
  • modular erweiterbar mit DFÜ-Modul SlimCom3G

Leistungsstark:
32 Bit-Microprozessor mit 8 MB-Speicher für 560.000 Messwerte

Praktisch wartungsfrei:
Kein Batteriewechsel notwendig, keine laufenden Betriebskosten

Schlank:
Einbau ab 1" Rohrdurchmesser (Sonde)

Präzise und zuverlässig:

  • Wasserstand: 0,05% Messgenauigkeit (= 1cm bei 20m Messbereich)
  • große Auswahl an keramisch-kapazitiven Absolut-Druckaufnehmern von 0,2 bar bis 20 bar
  • Temperatur: 0,3 °C (Standard), 0,1 °C (Option)

Robust:
Edelstahlgehäuse aus 1.4404 (Standard) oder 1.4539 (Option) für extreme Einsatzbedingungen (Deponien, Altlasten, Brackwasser etc.)

Überflutungssicher:
Absolut druckdichtes Gehäuse (IP68) und somit besonders für Messstellen geeignet, die regelmäßig überflutet werden. Die Luftdruckkompensation erfolgt z.B. in Verbindung mit einem zeitsynchron getaktetem Baro-Dipper.

Variabel:
Abhängung mit Kevlar- oder Stahlseil (Standard), mehradriges Spezialmesskabel mit RS485-Schnittstelle (Option)

Bedienerfreundlich:
Zwei schlaue APPs zur Parametrierung und Datenauslesung des Dipper-APT stehen zur Verfügung. Für Einsteiger bietet die Bediensoftware ConfigPC (Windows) eine komfortable Benutzerführung (Wizard) für verschiedene Routineaufgaben an. Mit ConfigAPP (Android) und dem SEBA BlueCon kommuniziert man wireless via Bluetooth mit einem Smartphone oder Tablet mit dem Logger.

Modular:
Mit dem steckbaren DFÜ-Modul SlimCom3G lässt sich der Dipper-APT mit Spezialmesskabel jederzeit zur Online-Station erweitern.

  • Umweltmonitoring in überflutungsgefährdeten Grund- und Oberflächenwassermessstellen, Hoch- und Niedermooren
  • Überwachung von Sohldruckmessstellen und Messstellen mit großen Messbereichsschwankungen

Bediensoftware:
SEBAConfig PC
(Windows)
SEBAConfigApp (Android)

Bediengerät:
HDA-Pro

HDA-Tablet

Datenauslesung:
Dual-Konverter (USB, RS485)
BlueCon (Bluetooth), RS485

externe Stromversorgung: Power-Pack

Datenfernübertragung: SlimCom3G

Messeinrichtungsschutz: SEBA-Peilrohrverschluss mit Sicherheitsverschluss

Auswertesoftware: DEMASvis

Archivierungssoftware: DEMASdb

Parameter: Wasserstand [hPa],[cm], [m]

Sensor: Absolutdrucksensor

Messprinzip: kapazitiv mit keramischer Messzelle

Messbereich: 0-2/1/4/5/20/40/100/200m Wassersäule bzw. nach Angabe

Messgenauigkeit: ±0,05 % FS

Langzeitstabilität: ±0,1 %/Jahr



Parameter: Wassertemperatur [°C]

Sensor: NTC30 mit polynomischer Linearisierung

Messprinzip: NTC-Widerstand

Messbereich: -5 - +50°C

Messgenauigkeit: 0,3°C Standard, 0,1°C Option



Logger

Controller:
32Bit Flash-Controller mit integriertem WatchDog
RTC-IC Echtzeituhr

Speicherkapazität: 8 MB (= 560.000 Messwerte)

Speicherintervall: 30s - 99 Stunden, Standard, ab 1s bei Quick-Log-Mode, Option

Kanäle: max. 32 (u.a. Wasserstand, Temperatur, Batteriespannung)

Messroutinen: Einzelwert, Mittelwert, Ereignistakt, Deltamode, Pumpversuchssteuerung

Kommunikations-
schnittstelle:
RS485

Bedienung:
Dualkonverter (USB/RS232)
BlueCon (Bluetooth)

Stromversorgung: 2 x 3.6 V Lithium Mignon

Standzeit: >8 Jahre bei 60min-Takt



Gehäuse

Material: 1.4404 Standard, 1.4539 Option

Dimension: Ø22mm, Länge: 300mm

Schutzart: IP68



Betriebstemperatur: -20°C - +70°C (nicht gefrierend)



Einhängetiefe: bis 1000m



Einhängevorrichtung:
mit Kevlar-Seil: keine (Standard)
mit Rundkabel:
durchmesserunabhängig für SEBA-Kappen ab 2" Rohrdurchmesser (Standard)
durchmesserabhängige Einhängeplatten für SEBA-Kappen ab 2" Rohrdurchmesser (Option)



Kabel:
Kevlar-Seil (Standard)
abgeschirmtes Spezialmesskabel mit RS485-Schnittstelle (Option)
