Messdatensammler Dipper-PTEC

Kategorie: Grundwasser , Oberflächenwasser , Wasserqualität  -  Datensammler

  • leistungsstarker 32 Bit-Messdatensammler optimiert zur Wasserstands-, Temperatur- und Leitfähigkeitsmessung in Grund- und Oberflächengewässern
  • XL-Ringspeicher für ca. 560.000 Messdaten
  • robustes, schlankes Ø 22 mm-Edelstahlgehäuse für extreme Einsatzbedingungen
  • qualitativ hochwertige 4-Elektroden-Leitfähigkeits-Messzelle
  • präziser, langzeitstabiler keramisch-kapazitiver Druckaufnehmer
  • NTC30-Temperaturfühler mit 0,1 °C Genauigkeit
  • externes PowerPack-Modul mit wechselbaren 1,5 V-Babyzellen
  • Bedienung mit Notebook, Tablet-PC, Smartphone oder Tablet via Bluetooth (Option)
  • modular erweiterbar mit DFÜ-Modul SlimCom3G

Leitungsstark:
32 Bit-Microprozessor mit 8 MB-Speicher für 560.000 Messwerte

Wartungsarm:
Geringe Betriebskosten, austauschbare 1,5 V-Babyzellen ganz ohne Werkzeug (Option: 3,6 V-Lithium-Batterien zur Maximierung der Standzeiten)

Schlank:
Einbau ab 1" Rohrdurchmesser (Sonde)

Smart:
Für jeden Messaufgabe die passende Messroutine: Einzelwertmessung, Mittelwertbildung, Ereignissteuerung (Schwellmode, Deltamode), Durchflussberechnung (W/Q-Tabelle, Polynom), Berechnung und Speicherung von Salinität, TDS-Wert und Wasserdichte.

Präzise und zuverlässig:

  • Elektroden-Leitfähigkeits-Messzelle mit automatischer Messbereichsumschaltung für maximale Auflösung (0-0,2 mS/cm; 0,2-2 mS/cm; 2-20 mS/cm; 20-200 mS/cm)
  • Wasserstand: 0,05% Messgenauigkeit (= 1cm bei 20m Messbereich)

Robust:
Edelstahlgehäuse aus 1.4539 einsetzbar auch bei extremen Umweltbedingungen (Deponien, Altlasten, Brackwasser etc.)

Überflutungssicher:
2stufiger, dauerhafter Überflutungsschutz bis zu 3 m (Standard), lieferbar auch in IP68 (Typ Dipper-APT)

Bedienerfreundlich:
Zwei schlaue APPs zur Parametrierung und Datenauslesung des Dipper-PTEC stehen zur Verfügung. Für Einsteiger bietet die Bediensoftware ConfigPC (Windows) eine komfortable Benutzerführung (Wizard) für verschiedene Routineaufgaben an. Mit ConfigAPP (Android) und dem SEBA BlueCon kommuniziert man bequem wireless via Bluetooth mit einem Smartphone oder Tablet mit dem Logger.

Modular:
Mit dem steckbaren DFÜ-Modul SlimCom3G lässt sich der Dipper-PT jederzeit zur Online-Station erweitern.

  • Grundwassermonitoring in Förderbrunnen, Vorfeldmessstellen und Deponien
  • Überwachung von Pumpversuchen
  • Pegelüberwachung in Oberflächengewässern (Flüsse, Bäche, Kanäle, Quellen, Hochwasserrückhaltebecken, Seen, Talsperren)
  • Sohldruckmessung
  • Einleiter-Überwachung

Bediensoftware:
SEBAConfig
(Windows)
SEBAConfigApp (Android)

Bediengerät:
HDA-Pro

HDA-Tablet

Datenauslesung:
Dual-Konverter (USB, RS485)

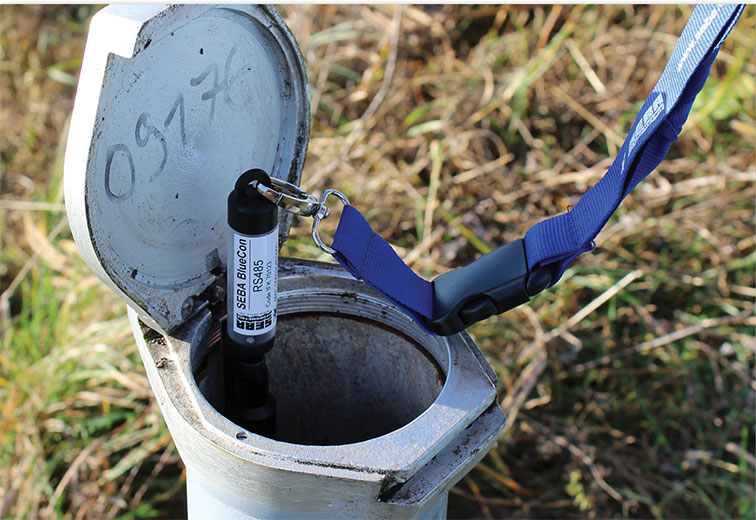

BlueCon
(Bluetooth), RS485

Datenfernübertragung: SlimCom3G

Messeinrichtungsschutz: SEBA-Peilrohrverschluss mit Sicherheitsverschluss

Auswertesoftware: DEMASvis

Archivierungssoftware: DEMASdb

Parameter: Wasserstand [cm],[m]

Sensor: Relativdrucksonde

Messprinzip: kapazitiv mit keramischer Messzelle

Messbereich: 0-2/5/10/20/30/40/50/70/100/200m Wassersäule bzw. nach Angabe

Messgenauigkeit: ±0,05 % FS

Langzeitstabilität: ±0,1 %/Jahr



Parameter: Wassertemperatur [°C]

Sensor: NTC30 mit polynomischer Linearisierung

Messprinzip: NTC-Widerstand Messbereich: -5 - +50°C

Messgenauigkeit: 0,1°C

Druckbereich: 0-20 bar



Parameter:
Leitfähigkeit [µS/cm], [mS/cm]
abgeleitete Parameter: gelöste Stoffe [g/l], Salinität, Dichte [g/l]

Sensor: 4-Elektroden-Messzelle

Messbereich:
0-200mS/cm (gesamt)
automatische Messbereichsumschaltung: 0-200µS/cm; 0,2-2mS/cm; 2,2mS/cm; 20-200mS/cm

Messgenauigkeit: ± 1µS/cm bei Messbereich 0-200µS/cm +/- 0,5% bei Messbereich 0,2-200mS

Druckbereich: 0-20 bar



Logger

Controller:
32Bit Flash-Controller mit integriertem WatchDog
RTC-IC Echtzeituhr

Speicherkapazität: 8 MB (= 560.000 Messwerte)

Speicherintervall: 30s - 99 Stunden, Standard, ab 2s bei Quick-Log-Mode, Option

Kanäle: max. 32 (Wasserstand, Temperatur, Lf, Dichte, TDS, Salinität)

Messroutinen: Einzelwert, Mittelwert, Ereignistakt, Deltamode, Pumpversuchssteuerung

Kommunikations-
schnittstelle:
RS485

Bedienung:
Dualkonverter (USB/RS232)
BlueCon (Bluetooth)



Gehäuse

Material: 1.4539 Edelstahl

Dimension: Ø22mm, Länge: 320mm

Schutzart
Sonde: IP68
RS485-Schnittstelle: IP67 (Eintauchtiefe mit Trockenpatrone bis zu 3m, abhängig von Kabellänge)



Betriebstemperatur: -5°C - +60°C (nicht gefrierend)



Einhängetiefe: bis 700m



Power-Pack-Modul (steckbar)

Gehäuse

Material: Alu

Dimension: Ø35mm, Länge: 345mm

Schutzart: IP68

Stromversorgung:
4 x 1,5V Alkaline-Mangan Babyzellen, Standard
4 x 3,6V Lithium-Babyzellen, Option

Einhängevorrichtung:
durchmesserunabhängig für SEBA-Kappen ab 2" Rohrdurchmesser, Standard
durchmesserabhängige Einhängeplatten für SEBA-Kappen ab 2" Rohrdurchmesser, Option

Messeinrichtungsschutz: Schutzkappe für RS485-Schnittstelle (Staub- und Feuchtigkeitsschutz)



Kabel:
abgeschirmtes Spezialmesskabel mit Druckausgleichsleitung
Goretex-Membran, Trockenpatrone mit SilicaGel zum Schutz der Druckausgleichsleitung
