Teledyne RD Instrumentos RiverPro ADCP
categoría: Medición de caudal - Sensores , Sistemas completos

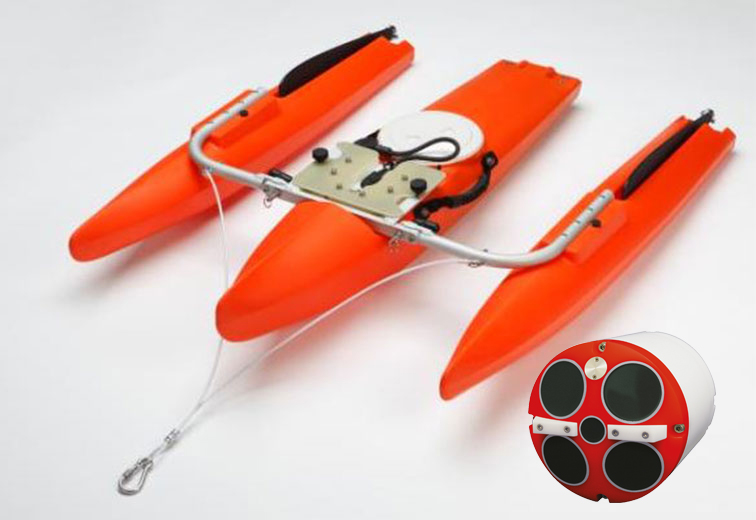

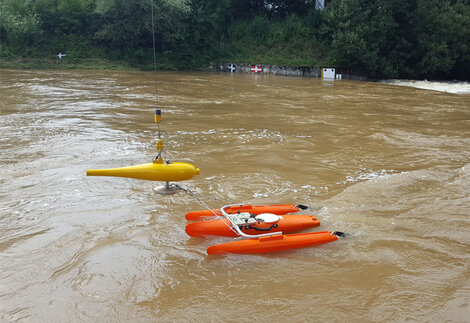

- sensor de banda ancha ADCP de 1200 kHz incl. portaherramientas (trimarán) para la medición de caudal móvil
- Método de barco móvil
- sonar de fondo para el seguimiento de 600 kHz
- GPS integrado para la georreferenciación
- cambio automático según el tamaño de las células y configuración del sensor
- comunicación inalámbrica a través de Bluetooth para la transmisión de un tablet PC o portátil
Eficiente, precisa y de alta resolución:

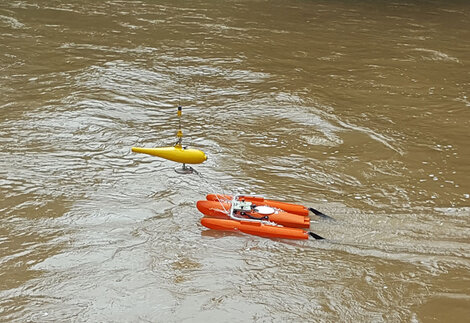

Con el método del barco móvil, el StreamPro puede ser guiado mediante una cuerda o un bote de goma, etc. a través de la sección de medición. Aquí, el sensor ADCP mide el promedio de la velocidad de caudal y la profundidad del agua en diferentes células de profundidad. A diferencia de la medición de puntos o verticales, procesar la medición de la descarga se lleva a cabo no solo en una fracción del tiempo, sino también con una muy alta precisión y resolución de la superficie de sustentación.
Amplia gama de aplicaciones:
Con un rango de medición de 0,2 a 25 m, el RiverPro cubre prácticamente toda la gama de aplicaciones. Normalmente, concentraciones mayores de materia en suspensión no suponen un problema para el sensor de ADCP 1200 kHz.
Fácil de usar:
El RiverPro detecta automáticamente el modo de medición óptima, por lo que el usuario puede comenzar inmediatamente con la medición tras introducir la distancia de la costa. La división de los tamaños de celda también se lleva a cabo de forma totalmente automática y variable en función de la profundidad del agua. Con el suministrado Software WinRiver II toda la información pertinente (perfil de caudal, caudal de corriente, etc.) se proporciona de una forma clara al usuario.

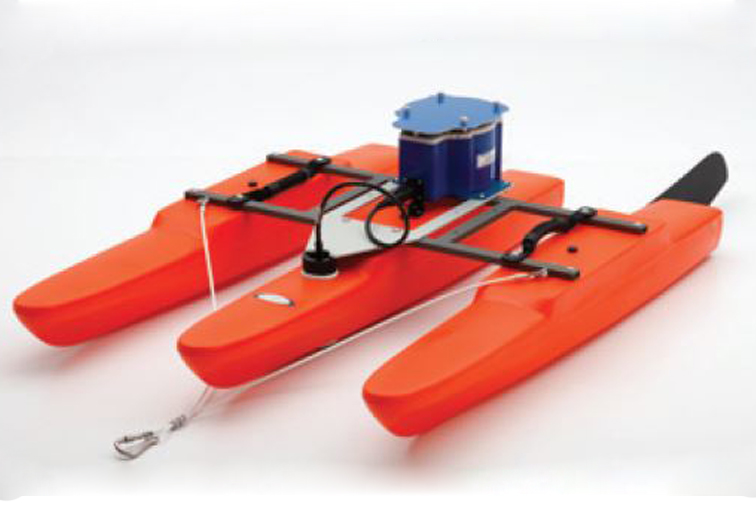

Bastidor del equipo optimizado:

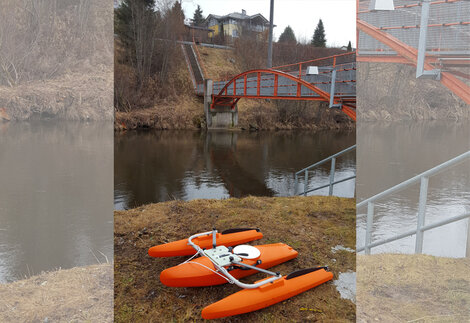

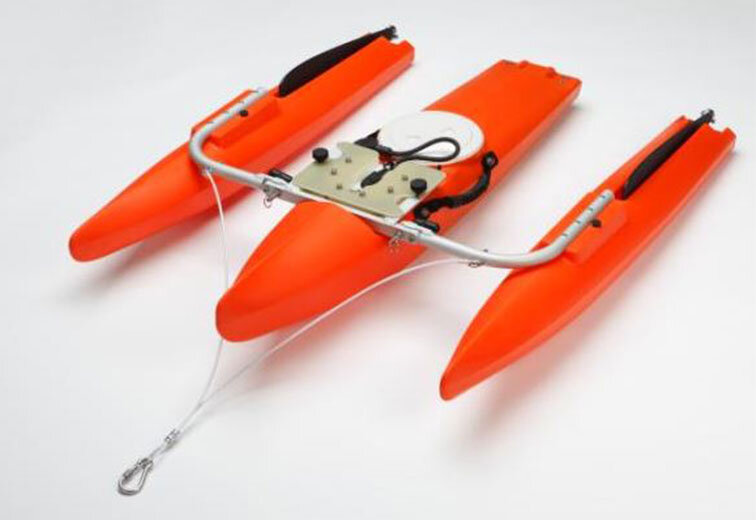

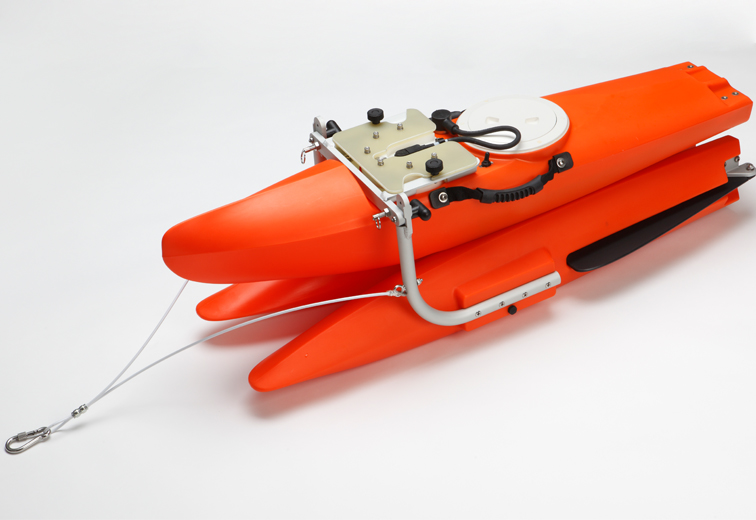

El trimarán de RiverPro tiene un diseño de caudal particularmente favorable, beneficioso tanto a velocidades de caudal muy bajas o altas. En el corto de la pieza central, también hay un gran espacio de almacenamiento para proteger la batería, el sensor ADCP y otros componentes (por ejemplo, módems de radio, GPS) de la humedad y restos flotantes. Los dos voladizos del trimarán se pueden plegar en unos pocos pasos, lo que facilita el transporte conveniente de RiverPro.
Modular:
Otras extensiones útiles para RiverPro disponibles para el usuario inmediatamente o, si es necesario, en una fecha posterior: Sección por sección, Q-Boat (Portador de aparatos con motor y mando a distancia), GPS externo.
- medición de caudal móvil en corrientes con bajo a alto contenido de sólidos en suspensión de 20 cm a 25 m de profundidad (batimetría de 0,15 a 35 m) y tasas de caudal de 5 m/s (estándar), hasta máx. /- 20 m/s
Medición sección por sección
modo de medición manual
brújula externa (a través de la interfaz RS232)
GPS externo (por ejemplo, Trimble)

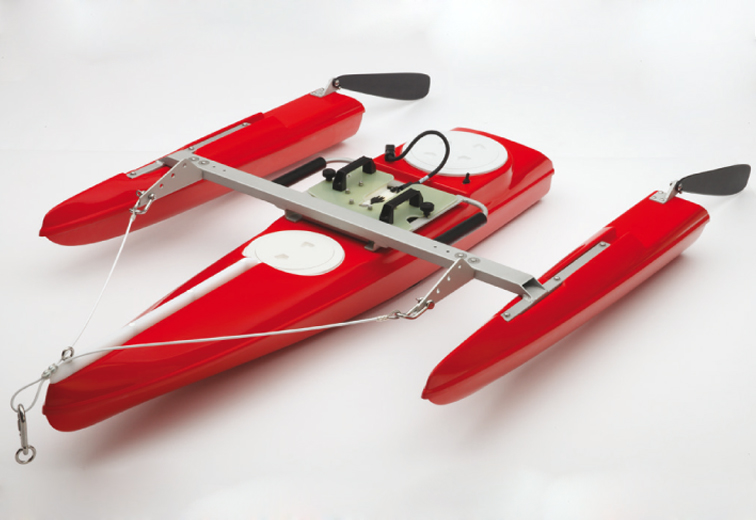

soporte de dispositivos de alta velocidad "RiverBoat"

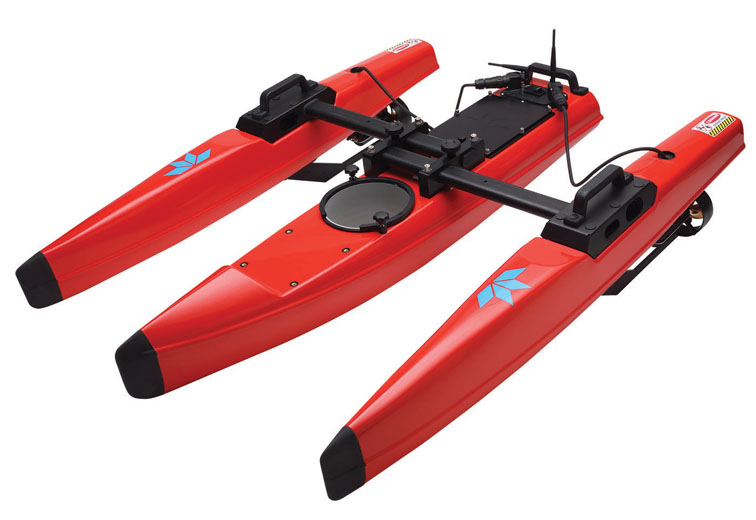

Q-Boat (Bastidor de equipo motorizado con mando a distancia)
Adaptador USB Bluetooth, rango de 200m
extensión de garantía de 2 años
El envío incluye:
Sensor ADCP
Portaherramientas (trimarán)
batería de gel de plomo de 12 V, 7,2 Ah
Adaptador USB Bluetooth (rango de 100m)
cable de conexión de 5m
Contenedores para sensor ADCP
Software WinRiver II
1 año de garantía

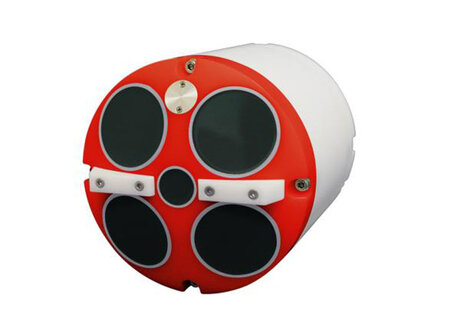

Sensor ADCP: 4 sensores cilíndricos, montaje con cabezal Janus
Principio de medición: Doppler acústico, barco móvil
Frecuencia de medición: 1200kHz
Parámetro: Velocidad de caudal [m/s]
Tipo de medición: banda ancha, pulsada coherente
Rango de medición: ±5m/s (Standard), ±20m/s max.
Precisión de medición: ±0,25% de la velocidad del agua relativa al ADCP, ±0,20cm/s
Área de enfoque: 0,12m1) - 25m2)
Resolución: 0,1 cm/s
Células de medida: 15-30 típica, máximo 200
Tamaño de celda: 0,02m-5m
Ángulo de emisión: 20°
Parámetro: seguimiento inferior
Tipo de medición: banda ancha
Intervalo de velocidad: ±9m/s
Rango de profundidad: 0,15-35m2)
Precisión de medición: ± 0,25% de la velocidad respecto al suelo en relación con ADCP, ± 2 mm
Resolución: 1mm/s
Parámetro: medida de profundidad [m]
Rango de medición: 0,15m - 35m2)
Precisión de medición: ±1% 3)4)
Resolución: 1 mm
sensor vertical
Principio de medición: 600kHz, ultrasonido
Parámetro: medida de profundidad [m]
Rango de medición: 120m2)
Precisión de medición: ±1%4)
Resolución: 1 mm
| Otros sensores: | Temperatura | clinómetro (Pitch & Roll) | Brújula | GPS (integrado) | |
|---|---|---|---|---|---|
Rango de medición: | de -5 °C a 45 °C | ±90° | 0-360° | ||
Precisión de medición: | ±0,5 °C | 0,3° | ±1° |
| |
| 1) distancia de la primera célula de medición desde el centro de la superficie del sensor 2) El rendimiento real depende de la distribución de la temperatura y concentración en suspensión 3) para los datos de profundidad media 4) válida para la distribución uniforme de la temperatura y la conductividad 5) se aplica a valores tilt de < +/- 70° y ángulo de incidencia con inclinación de <70° | |||||
Interfaces de
Interfaces:
Bluetooth
radio módem RS232
Alcance de hasta 30 km con visibilidad directa (opcional)
Memoria interna: 16 MB
Suministro eléctrico: 12V, 7.2Ah batería de plomo-ácido de 12V, 7.2Ah con autonomía de 40h
Temperatura de funcionamiento: de -5 °C a +45 °C
Barco de apoyo: Trimarán (flotante con sistema de plegado del travesaño)
Dimensiones: 1200x800x200mm
Material: polietileno
peso del trimarán: 10 kg
Peso total: 17 kg (incl. sensor y batería)
